特性

• 可调谐滤光器，完全简化序列
• 温控外壳提供长期稳定性
• 通光孔径为Ø20 mm或Ø35 mm
• 需要KURIOS2控制器（下方单独出售）
• 通过前面板提供本地控制，通过BNC和USB提供远程控制
• 附带软件和SDK(详情请查看软件标签)
• 安装多个选项
• 三个8-32(M4 x 0.7)螺孔，用于安装接杆
• 两面具有SM1(1.035"-40)或SM2(2.035"-40)内螺纹
• 两面具有4-40个螺孔，用于30mm或60mm笼式系统
• 滤光器经过出厂设置，附带测试报告(点击此处查看样本测试报告)

Kurios ^®液晶可变焦带通滤光器提供420 - 730 nm、430 - 730 nm或650 - 1100 nm范围内连续可变焦中心波长(CWL)。 大多数Kurios模型在任意给定的中心波长具有固定的带宽另外，K2VB1(/M)提供窄带、宽带或宽带设置。响应时间取决于最终和终止波长以及Kurios的带宽设定(仅针对K2VB1(/M))。详情请看下方曲线图。

Kurios滤光器采用KURIOS2控制器（需要单独安装在下方）。控制器提供了输入触发、输出触发和模拟输入功能，使滤光器非常适合多光谱或超光谱成像应用，如右图所示。例如，它们可以与黑白科研级CMOS设备一起使用，获得的图像比拜耳光谱彩色CMOS设备在色彩检测时获得的图像具有更高的准确度。这种技术能够获得真实的光谱图像，显示相应的光谱特征可能是使用其他方法无法探测到的。Thorlabs的Kurios可切除滤光器和CMOS虹膜也兼容升级Cerna®光纤网络，支持自建的光纤网络解决方案。有关Kurios滤光器如何与Cerna光纤网络及标准光^机组件集成的示例，请查看应用想法标签。

在构造上构建了Lyot和Solc滤光器，Kurios滤光器主要由液晶盒组成，每个液晶盒位于计数元件之间。集成设计实现快速且无振动的旋转。为了增强工作稳定性，采用闭环温度控制维持滤光器的工作温度。滤光器上的LED在滤光器前置时显示红色，在准备就绪时显示绿色。

点击放大
滤光器后面和前面具有相同的安装功能。输入倾向输入倾向旋转90°。

点击放大
滤光器前面带有SM1或SM2内螺纹、用于笼式系统的4-40个螺孔，还有一条指示感应轴的刻线。

使用KURIOS2控制器控制波长
通过控制器的前面板可以手动调节中心波长，实现快速响应序列，详细描述见控制标签。前面板还有三个菜单按钮，可用于切换各种工作模式。对于K2VB1(/M ），这些按钮可在窄带、中间带、宽带（宽带的宽带）和光档模式（黑色）之间切换。对于固定带宽的模式，英语按钮选择唯一可用的带宽和黑色模式。详情请见控制标签。

KURIOS2控制器还提供三个BNC按钮（触发输入、输出触发和模拟输入），使Kurios可以与多种其他同步，比如科研级规划装置和运动控制平台。每个Kurios出厂时都经过处理，发货同时附有一张响应时间图，使得用户可以针对特定滤光器优化自己的系统。

点击放大
K2WB1/M滤光器安装附带附带的FESH0750硬膜短通滤光片

感染率和前端
Kurios滤光器中的液晶元件对传播方向不敏感，滤光器的两面都可以作为输入端。因此滤光器中的第一个元件是线传播片，且每个面都可以作为输入端刻有一条标记队列方向的白线（见左图）。为了实现最大播放率，输入光队列，且与此队列队列前沿。请注意，因为Kurios构造了Lyot和Solc滤色光器，通过滤光器将旋转轴旋转90°。为达到带外波长的特定衰减度，输入光束应良好准直，因为滤光器的视场角为±6°。

使用可见光波长的K2WB1(/M)、K2WL1(/M)、K2XL1(/M)和K2VB1(/M)可变焦滤光片都附带一个安装在灯具篮中的750 nm短通滤光片建议使用滤光片防止滤光器内部的组件遭受吸光吸烟。

安装选项
这些可转动滤光器可通过外壳第三个的三个8-32(M4)螺孔安装接杆。另外，根据型号，后面的四个4-40螺孔设置兼容我们的30毫米或60毫米笼式系统。外壳的正面和背面都有SM1(1.035"-40)或SM2(2.035"-40)内螺纹。这些螺纹可分别安装Ø1英寸模具套管和Ø2英寸模具套管。如要将K2WB1(/M)或K2VB1(/M)滤光器连接到相机上，请使用我们的SM1A39 SM1转C-Mount螺纹转接件和合适的螺纹转接件。



液晶可调谐滤光器，可选带宽，可见光波段

 放大

K2VB1(/M) Performance Plots (Click for Plot)
Setting	Narrow	Medium	Wide
Transmission Spectruma
Bandwidthb
Transmission at Center Wavelengtha
Optical Density, CWL = 625 nm
Spectrum at 625 nm
Switching Timec
Uniformity,d CWL = 550 nm
Raw Data for All Plots

• 针对平行于滤光器的透射轴偏振的输入光。
• 带宽随着中心波长线性增大。

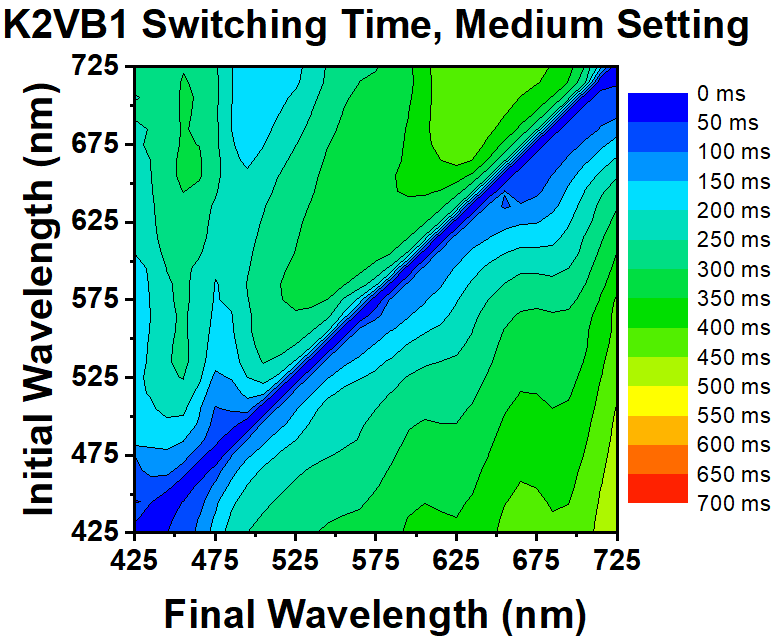

• 图中展示响应时间随初始波长(Y轴)和最终波长(X轴)的变化曲线。曲线不对称，这是因为液晶光学元件对于电压增大的响应速度比电压减小时更快。
• 均匀度被定义为在特定波长设置时中心波长除以FWHM带宽。

• 波长范围：420 - 730 nm
• λ = 550 nm时的带宽：

  • 窄带宽：10 nm FWHM
  • 中等带宽：18 nm FWHM
  • 宽带宽：32 nm FWHM
• 响应时间取决于带宽、初始波长和截止波长：
  • 窄带宽：< 750 ms
  • 中等带宽：< 500 ms
  • 宽带宽：< 250 ms
• λ = 550 nm时的偏振透过率：
  • 窄带宽：13%
  • 中等带宽：17%
  • 宽带宽：20%
• 需要KURIOS2控制器(下方单独出售)
• 更多信息见右表和上方规格标签

K2VB1(/M)是我们的Kurios可调谐带通滤光器的可选带宽版本。中心波长(CWL)可调谐的范围从420 nm到730 nm，并且用户可以设定窄带宽、中等带宽或宽带宽的带宽选项。如右表中的曲线图所示，在指定波长范围内，透过率和带宽会有所变化。

为了消除近红外和红外辐射，滤光器附带一个FESH0750硬膜短波通滤光片，截止波长750 nm，安装在SM1(1.035"-40)螺纹外壳中。建议使用该滤光片以防滤光器中的组件受到过度的红外辐射影响。此滤光片还可以阻挡紫外光(< 385 nm)，用于减少入射光的紫外强度。

可选择的带通Kurios滤光器的响应时间取决于带宽设定、初始波长和截止波长。对于窄带设定，最大响应时间为750 ms，对于中等带设定是500 ms，对于宽带设定是250 ms。一般而言，响应时间会对于更大的波长变化而更大。

K2VB1(/M)滤光器的工作需要KURIOS2控制器(下方单独出售)。每一台滤光器都经过出厂校准，发货时附带响应时间图，使用户可以针对特定滤光器优化自己的系统。此图可以通过附带的Windows^®软件保存到磁盘。
