此图表明了标签、工作距离和齐焦长度。物镜所刻规格的格式因制造商可能会有所不同。(有关显微镜物镜类型的更多信息，请查看物镜教程标签。)

Microspot®紫外聚焦物镜，窄带

 放大

Click to Enlarge
Click Here for Raw Data
增透膜，用于240 - 360 nm或325 - 500 nm
放大倍率3X、10X或15X
衍射极限性能，用于光束直径≤通光孔径的70%
数值孔径从0.08至0.31
RMS(0.800"-36)外螺纹，深3.8 mm

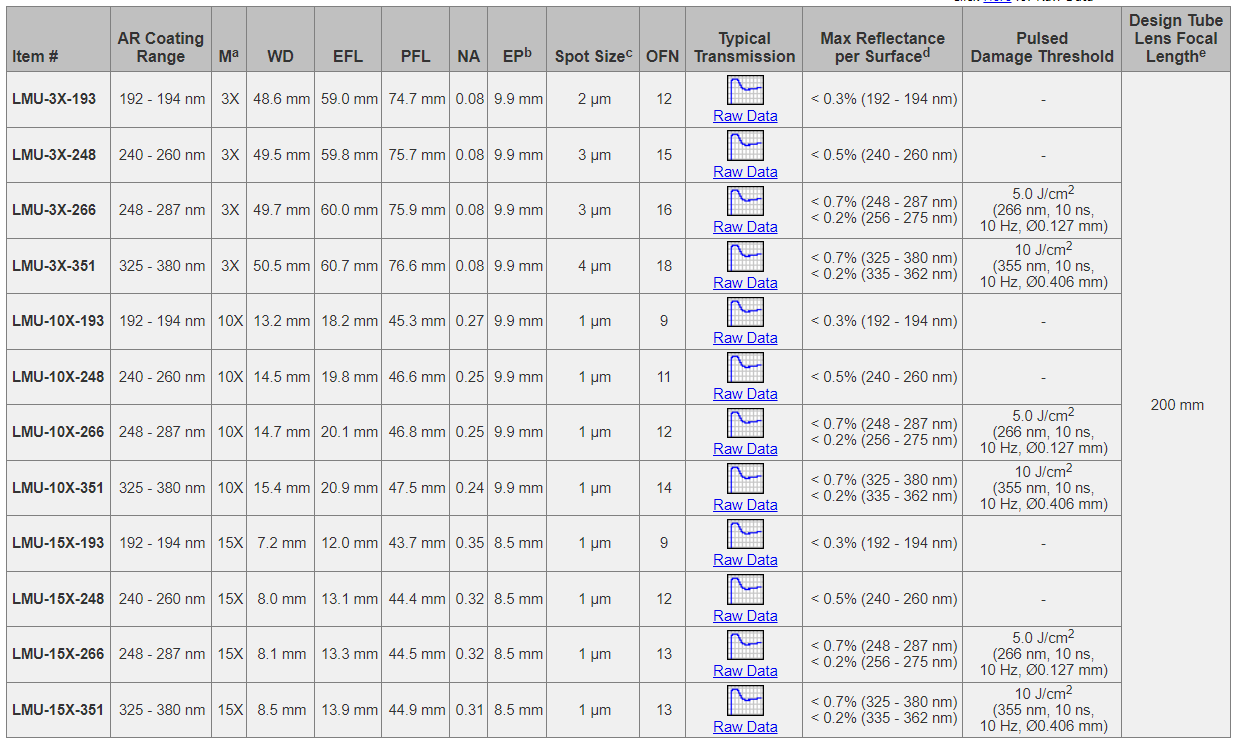

这些物镜具有3X、10X或15X的放大倍率。由于它的单色光学设计，应在增透膜波长范围内使用窄带激光器实现最佳光学性能。光束直径≤每个物镜通光孔径的70%时，可以实现衍射极限性能。我们还在下方提供这些物镜镀窄带膜的版本。

RMS(0.800"-36)外螺纹使得物镜可通过HCS013 RMS安装座安装到我们的光纤耦合系统或任一挠性位移台。另外，这些物镜通过SM1A3转接件也可以轻松安装到笼式系统、透镜套筒或其他兼容SM1的光机械件中。物镜盒(OC2RMS盒盖和OC22盒身)和铝盖(RMSCP1)可以单独购买。

与焦距为200 mm的套筒透镜一起使用时
入瞳直径(EP)在物镜后孔径处定义。
理论光斑尺寸由(1.83*λ)/(2*NA)确定，对于UVB和NUV分别为λ = 360 nm和λ = 500 nm处。假设高斯输入光束(其轮廓在1/e2直径处截断)充满EP。
不建议在增透膜范围之外使用这些物镜，因为表面反射可能会造成重影，并且会明显降低光学元件的总透射率。
有关套筒透镜和物镜的兼容性信息，请看放大率&视场标签。
M = 放大倍率
WD = 工作距离
EFL = 有效焦距

PFL = 齐焦长度
NA = 数值孔径
EP = 入射孔径

OFN = 光场数
