特性

• 五个自由度加旋转调节
• 迟滞少(更多信息，请看曲线图标签)
• FC/PC、FC/APC和SMA版本
• FC/PC和FC/APC版本兼容2.1 mm宽键和2.0 mm窄键接头
• SMA FiberPort用于SMA905接头
• 带非球面灯泡或消色差灯泡
• 适用于单模(SM)、多模(MM)和偏保(PM)光纤
• 增透膜选项包括可见光、近红外和中红外波长范围(详情请看选择指南标签)

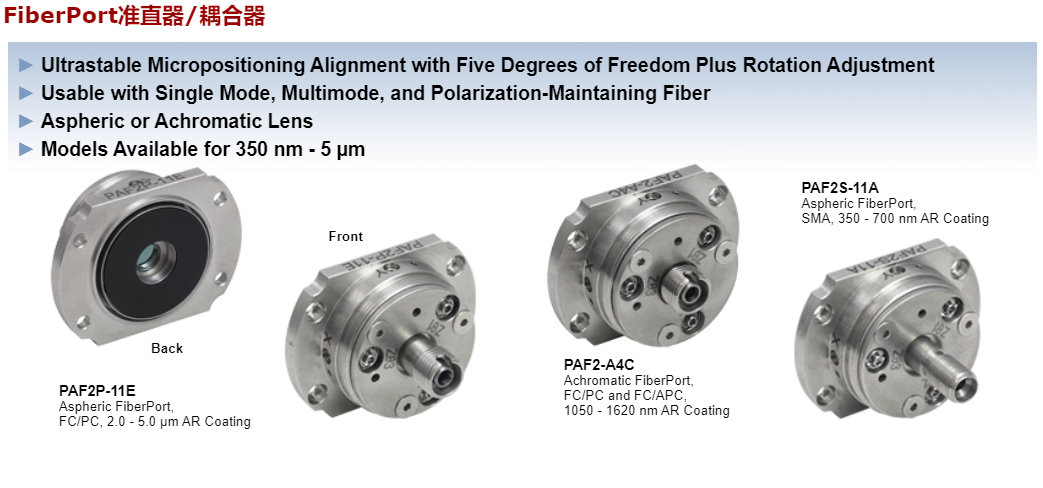

Thorlabs的FiberPort微器、结构超稳定、使用，用于将光连接到器件中或者准直定位光纤的输出光。结构重复方便；可、高集成仓库；高热稳定性；平移机构锁定机构（详情请看操作标签），使FiberPort适合长期或短期的光纤连接与准直。它们经过出厂调整后，以便在各自的机械图纸（点击下方的红色文档图标（）即可看到）中指定的波长下进行准直。更多有关迟滞和热稳定的信息，请看曲线标签。

每个光纤端口都包括一个消色差或非球面光源，有效焦距范围为2.0 mm至18.4 mm，标配FC/PC、FC/APC或SMA光纤插口。对于需要兼容短有效焦距(≤7.5mm)的应用中，我们提供带FC插口的FiberPort，可与FC/PC和FC/APC接头一起使用。它们的5轴调整与短焦距相结合，所以对轴外输入的不同可忽略不计。关于选择FiberPort的更详细信息，请查看选择指南标签。

为了使理论耦合效率更高，建议将FiberPort与我们插入增透膜的单模、多模和保偏光纤跳线一起用于耦合和准直光，这些跳线因为减少高功率光源的例如， FiberPort用于中红外传输线，我们推荐高频物联网跳线。

消色差FiberPort
我们的消色差FiberPort可以在很大的波长范围内准直光，且焦距偏移非常小。因此如果改变光源波长，可减少重新排列的需要。消色差和类非球面FiberPort的焦距偏距移动可以在上面选择指南标签查看。这些FiberPort的有效焦距为4.0 mm、7.5 mm、10 mm或15 mm。每个消色差FiberPort的EFL偏移可以在下面中查看。有关消色差透镜性能的其他信息，请查看这里。

五个自由度(及接头旋转)
在接头和元件保持不动时，内置有五个垂直自由度的模具：X和Y方向的角度线性排列、俯仰和转偏角、同时使用俯仰和偏转调节Z轴。非球面曲面在X和Y方向的行程范围为±0.7 mm，每转分辨率317 µm。Z方向行程范围为±1.0 mm，每转分辨率200 µm。另外，可以查看松前面板的三颗平头螺丝​​可以旋转螺丝，用于偏拧偏转的定位。定位保完成后，拧紧外壳的锁定螺丝，固定X和Y的位置。Zθ调节器上环的锁紧可以锁定俯仰/偏转位置。操作FiberPort的完整细节，请查看操作标签。有关税收调节的完整指南，请联系技术支持techsupport-cn@thorlabs.com。

安装选项
FiberPort包含四个#2沉头孔，兼容我们的FiberBench配件。我们还提供其他转接件，适合将FiberPort与Ø1/2英寸接杆、30毫米笼式系统和真空氖激光器一起使用。详细信息，请查看FiberPort安装座标签。

这些FiberPort包括一个帽子、一个0-80锁定螺钉、一个用于锁定
螺钉的0.028英寸六角扳手、一个用于Zθ、X和Y的0.050英寸六角扳手、以及用于Zθ锁环的SPW403扳手。

*请注意，推荐最高工作温度为80°C。

FiberPort，带消色差光源，用于FC/PC接头(EFL 10 mm或15 mm)

物品 ＃	英语英语	输入 MFD a,b	输出 1/e 2 腰径a	最大腰距a,c	分歧a	EFL Shift d （点击查看绘图）	镜头特性				长度Lg
							CAe​	不适用	AR 范围f	材料 （点击查看图）
PAF2P-A10A	10.0毫米	3.5微米	1.64毫米	2349毫米	0.350毫拉德		>4.5毫米	0.23	400 - 700 纳米	N-BAK4/SF5	0.87 英寸（22.2 毫米）
PAF2P-A10B	10.0毫米	5.0微米	2.16毫米	2175毫米	0.500毫拉德		>4.5毫米	0.23	650 - 1050 纳米	N-LAK22/N-SF6HT	0.87 英寸（22.2 毫米）
PAF2P-A10C	10.0毫米	10.4微米	1.99毫米	922毫米	0.990毫拉德		>4.5毫米	0.23	1050 - 1700 纳米	N-LAK22/N-SF6	0.87 英寸（22.2 毫米）
PAF2P-A15A	15.0毫米	3.5微米	2.46毫米	5277毫米	0.233毫拉德		>4.5毫米	0.15	400 - 700 纳米	N-BK7/SF2	0.87 英寸（22.2 毫米）
PAF2P-A15B	15.0毫米	5.0微米	3.25毫米	4885毫米	0.333毫拉德		>4.5毫米	0.15	650 - 1050 纳米	N-LAK22/N-SF6HT	0.87 英寸（22.2 毫米）
PAF2P-A15C	15.0毫米	10.4微米	2.85毫米	2068毫米	0.693毫拉德		>4.5毫米	0.15	1050 - 1700 纳米	N-BAF10/N-SF6	0.87 英寸（22.2 毫米）

• 这些值用以下光纤进行计算：-A：450 nm时460HP、-AxB：850 nm时780HP、-AxC：1550 nm时SMF-28e+
• 内模场直径
• 最大束腰距离定义为从腰部到高斯光束的束的最大距离。
• 焦距我们指定在整个增透膜波长范围内。
• 通光孔径
• 增透膜的波长范围。详情请看圆形标签。
• 接头下方到 Fiberport 法兰表面的长度，如操作标签中的图纸所示。
