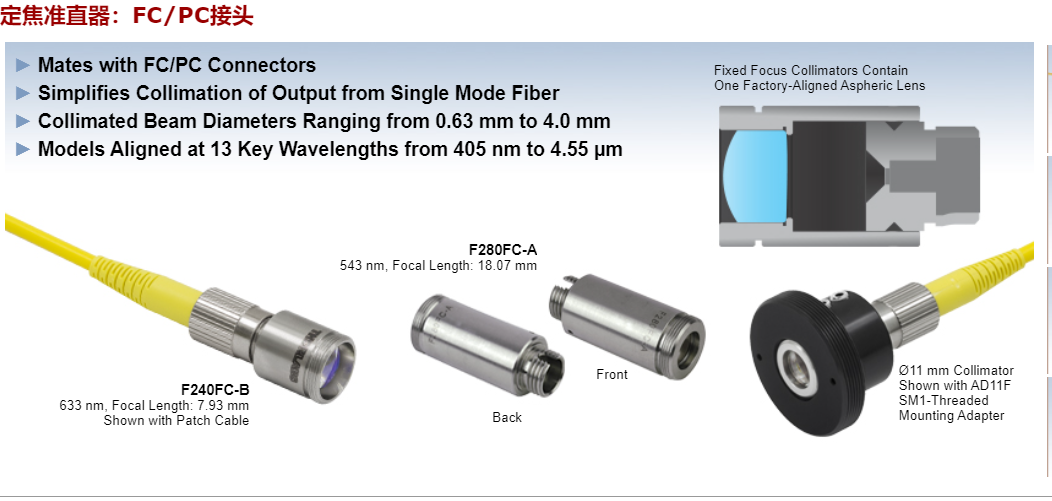

特性
光纤准直器，带FC/PC接头(2.2 mm宽键)，用于单模光纤跳线
对准波长从405 nm到4.55 µm(请见右表)
根据波长不同，准直光束直径从0.63 mm到4.0 mm
每个准直器都经过出厂对准
简化光纤耦合探测系统
无磁不锈钢外壳
兼容窄键和宽键FC/PC插头
需要定制对准波长等选项可联系技术支持techsupport-cn@thorlabs.com
这些光纤准直器经过预对准，用于准直从FC/PC接头光纤出射的光，并具有衍射极限的性能。这些光纤准直器没有运动部件，结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。设计波长是指与理想光束发散角对应的波长(更多信息，请看发散角曲线和计算标签)。有些精选设计波长下的准直器可选不同的准直光束直径。请从右表的快速链接中选择波长，了解详情。

非球面透镜经过出厂对准，与特定的单模光纤跳线连接时，能够准直设计波长的光。此外，非球面透镜镀两面都镀有增透膜，最大限度地减少表面反射(请查看增透膜曲线标签)。对于某些应用，准直器也能用于增透膜波长范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。这些准直器的工作温度范围从-40°C到93°C。请注意，这些准直器不能在真空中使用。如需定制对准波长、工作温度或真空兼容性请联系技术支持techsupport-cn@thorlabs.com。

这些光纤准直器用于单模光纤跳线。为了提高使用性能，我们建议使用我们镀增透膜的单模光纤跳线。这些光纤跳线一个端面镀有增透膜，能够提高透过率并改善自由空间与光纤界面的回波损耗。请注意，性能规格只有与单模光纤一起使用时才能保证。

为了安装这些光纤准直器，我们推荐使用我们的准直器安装转接件，包括我们的可调准直器安装转接件，可以提供俯仰和偏转调节。除了Ø1/2英寸和Ø1英寸无螺纹的版本之外，还可以选择具有SM05(0.535"-40)、RMS(0.800"-36)或SM1(1.035"-40)外螺纹的版本。我们带M12 x 0.5外螺纹的准直器可以直接安装在我们的CP1M12(/M)笼板中，然后在集成到我们的30 mm笼式系统。

中红外准直器
对于我们对准波长为3.45 µm和4.55 µm的准直器，我们推荐氟化物光纤跳线；这些准直器包含具有严格公差的陶瓷套管，在插入过程中可保护氟化物光纤末端，并改善指向稳定性。虽然这些准直器在特定波长对准，但是它们在宽波长范围内发散角较小，因此也可用于准直增透膜范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。

替代选项
我们也提供一系列可调节的FiberPort准直器，它们的使用波长范围更宽。它们非常适合需要可调节、紧凑型光纤耦合器的应用。关于其它准直和耦合选项，请参考准直器选择指南标签，或者联系技术支持techsupport-cn@thorlabs.com。

光纤准直器，405 nm，FC/PC接头

Item #	Alignment Wavelengtha	Lens AR Coating	Waist Diameterb	Waist Distancec	Full Angle Divergenced	Theoretical Divergence	NA	Focal Lengthe	Housing Outer Diameterf	External Threadingf
F671FC-405	405 nm	395 - 415 nm Ravg < 0.25%	0.63 mm	3.56 mm	0.05° +0.01 / -0.00°	Raw Data	0.60	4.02 mm	11 mm	M11 x 0.5

• 为了获得最佳准直效果，应在对准波长下使用这些封装组件。对于某些应用，它们也可用于增透膜范围内的其他波长。联系技术支持techsupport-cn@thorlabs.com可获取其他波长下对准的封装。
• 距离透镜一倍焦距处的1/e²直径理论值；使用S405-XP光纤在对准波长处计算
• 从准直器外壳的正面起测量
• 1/e²发散全角理论值；使用S405-XP光纤在对准波长处计算
• 在对准波长处计算
• 这些准直器兼容AD11BA、AD1109F、RMS11P、AD11F、AD11NT、KAD11F和KAD11NT安装转接件。

• 光纤准直器，532 nm，FC/PC接头

  Item #	Alignment Wavelengtha	Lens AR Coating	Waist Diameterb	Waist Distancec	Full-Angle Divergence	Theoretical Divergence	NA	Focal Lengthf	Housing Outer Diameter	External Threading
  F110FC-532	532 nm	350 - 700 nm Ravg < 0.5%	1.14 mm	5.85 mm	0.03 +0.01 / -0.00°d	Raw Data	0.38	6.09 mm	11 mmg	M11 x 0.5g
  F240FC-532	532 nm	350 - 700 nm Ravg < 0.5%	1.48 mm	6.96 mm	0.03 +0.01 / -0.00°e	Raw Data	0.51	7.86 mm	12 mmh	M12 x 0.5h
  F220FC-532	532 nm	350 - 700 nm Ravg < 0.5%	2.1 mm	10.72 mm	0.02 +0.01 / -0.00°e	Raw Data	0.25	10.90 mm	11 mmg	M11 x 0.5g

  • 为了获得最佳准直效果，应在对准波长下使用这些封装组件。对于某些应用，它们也可用于增透膜范围内的其他波长。联系技术支持techsupport-cn@thorlabs.com可获取其他波长下对准的封装。
  • 距离透镜一倍焦距处的1/e²直径理论值；使用460HP光纤在对准波长处计算
  • 从准直器外壳的正面起测量
  • 1/e²发散全角理论值；使用460HP光纤在对准波长处计算
  • 1/e²发散全角测量值；使用460HP光纤在对准波长处计算
  • 在对准波长处计算
  • 这些准直器兼容AD11BA、AD1109F、RMS11P、AD11F、AD11NT、KAD11F和KAD11NT安装转接件。
  • 这些准直器兼容AD12BA、AD12F、AD12NT、KAD12F和KAD12NT安装转接件。

  • 光纤准直器，543 nm，FC/PC接头

    Item #	Alignment Wavelengtha	Lens AR Coating	Waist Diameterb	Waist Distancec	Full-Angle Divergenced	Theoretical Divergence	NA	Focal Lengthe	Housing Outer Diameter	External Threading
    F230FC-A	543 nm	350 - 700 nm Ravg < 0.5%	0.8 mm	4.02 mm	0.049°	Raw Data	0.57	4.34 mm	11 mmf	M11 x 0.5f
    F240FC-A	543 nm	350 - 700 nm Ravg < 0.5%	1.5 mm	6.97 mm	0.027°	Raw Data	0.51	7.86 mm	12 mmg	M12 x 0.5g
    F220FC-A	543 nm	350 - 700 nm Ravg < 0.5%	2.0 mm	10.74 mm	0.020°	Raw Data	0.25	10.92 mm	11 mmf	M11 x 0.5f
    F260FC-A	543 nm	350 - 700 nm Ravg < 0.5%	2.8 mm	14.85 mm	0.01 +0.01 / -0.00°	Raw Data	0.17	15.01 mm	11 mmf	M11 x 0.5f
    F280FC-A	543 nm	350 - 700 nm Ravg < 0.5%	3.3 mm	17.40 mm	0.01 +0.01 / -0.00°	Raw Data	0.15	18.07 mm	11 mmf	M11 x 0.5f

    • 为了获得最佳准直效果，应在对准波长下使用这些封装组件。对于某些应用，它们也可用于增透膜范围内的其他波长。联系技术支持techsupport-cn@thorlabs.com可获取其他波长下对准的封装。
    • 距离透镜一倍焦距处的1/e²直径理论值；使用460HP光纤在对准波长处计算
    • 从准直器外壳的正面起测量
    • 1/e²发散全角理论值；使用460HP光纤在对准波长处计算
    • 在对准波长处计算
    • 这些准直器兼容AD11BA、AD1109F、RMS11P、AD11F、AD11NT、KAD11F和KAD11NT安装转接件。
    • 这些准直器兼容AD12BA、AD12F、AD12NT、KAD12F和KAD12NT安装转接件。
