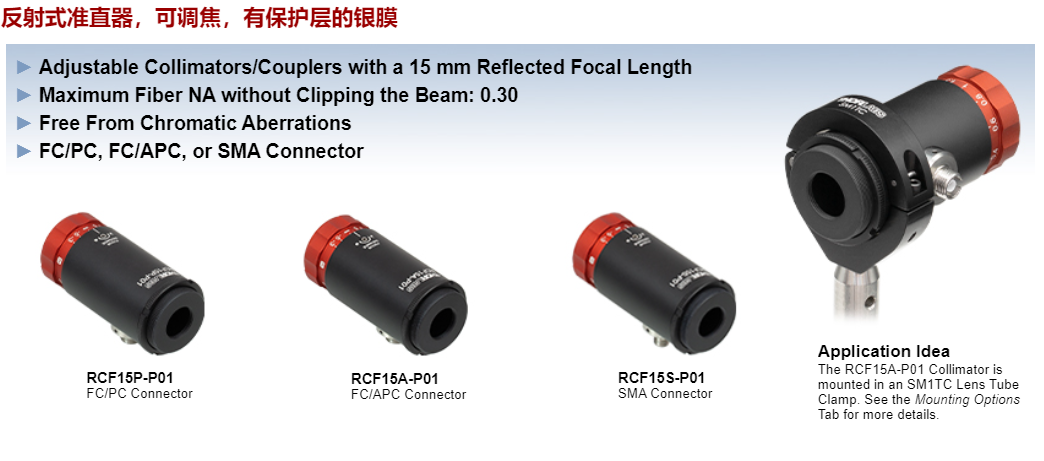

Thorlabs 索雷博 RCF15S-P01  反射型准直器

RCF15S-P01 - 反射式准直器,可调焦,有保护层的银膜,450 nm - 20 µm,RFL = 15 mm,SMA

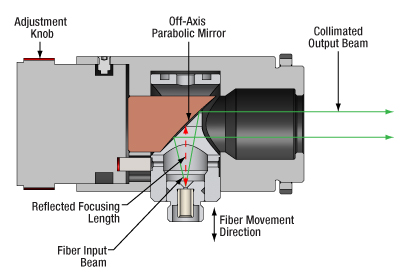

Ray Diagram Adjustable Reflective Collimator
Click to Enlarge

准直光纤输出光
(也可反向使用,将光耦合到多模或单模光纤中)

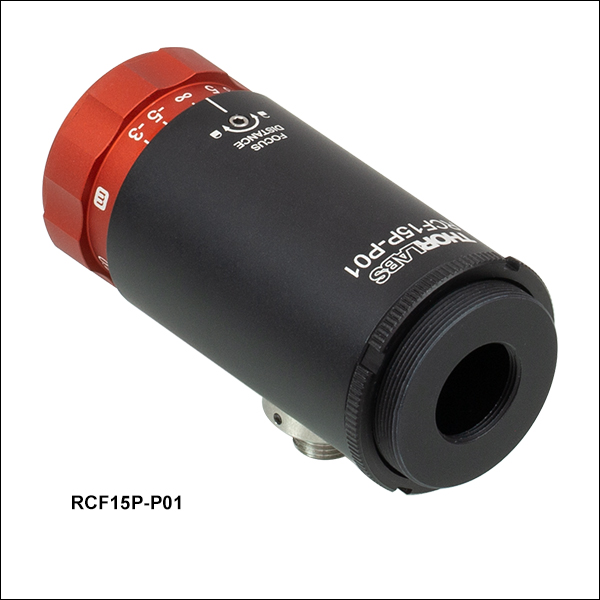

RCF15A-P01 Labelled
Click to Enlarge

准直器具有一个红色调节旋钮,用于控制光纤输入的位置。对焦距离刻度(以米为单位)可将光束从发散调节为聚焦;详情见图解标签。外壳外径为Ø1.20英寸(30.5 mm),可匹配我们的Ø1英寸SM1透镜套筒。

特性

  • 消色差设计,用于准直反射镜的反射波段(450 nm - 20 µm)
  • 非常适合将多色光耦合到多模或单模光纤
  • 15 mm反射焦距
  • Ø11.0 mm通光孔径
  • 可调对焦距离从-2.2 m至0.15 m
  • 不挡光的最大光纤NA:0.30
  • Ø1.2英寸外径兼容滑环和套筒夹具
  • SM1外螺纹和SM05内螺纹兼容Ø1英寸和Ø1/2英寸透镜套筒

Thorlabs镀有保护层银膜的反射式准直器基于90°离轴抛物面(OAP)反射镜。与透镜不同,这些有保护层银膜的反射镜在任何波长下焦距都保持不变,并且在450 nm - 20 µm波长范围内具有出色的反射率(更多信息请查看规格标签)。

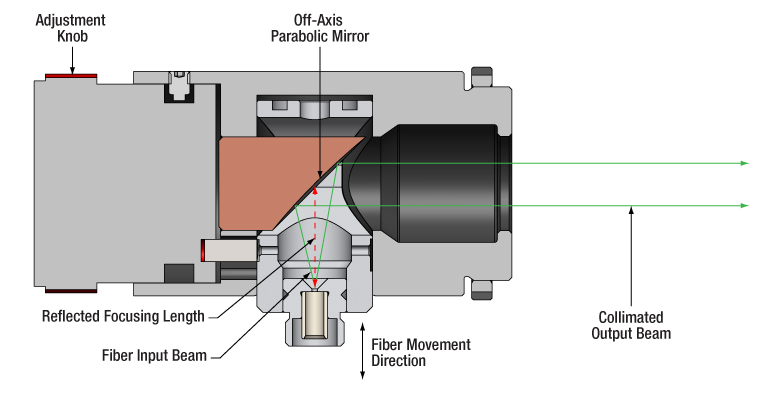

为了优化单根光纤的光准直,或将光耦合到单模或多模光纤中,这些准直器具有可调节的光纤到OAP距离。准直光束位置(由对焦距离刻度上的∞表示)将光纤到OAP距离设定为反射镜的反射焦距(RFL)(见右图);光束聚焦可通过旋转准直器外壳上的红色调节旋钮围绕此位置进行调整。整个对焦距离范围从-2.2 m至0.15 m,分别对应负对焦距离和正对焦距离的限值。改变对焦距离时,光纤位置会发生移动;通过这些可调准直器产生聚焦或发散光束的更多信息,请查看图解标签。

在无限共轭比下,OAP反射镜可实现衍射极限成像。因使用离轴抛物面聚焦,所以在改变对焦距离时会产生光学像差;有关OAP反射镜特性的更多信息,请查看insights标签。这些可调反射式准直器还可用于准直器之间的长距离耦合,实现自由空间光束在进入第二个准直器之前的操作,这在长距离通信应用中非常有用。

常见的应用包括准直从单模或多模光纤发出的多色光,以及将准直后的多色光耦合到单模或多模光纤中。准直单模或多模光纤跳线的光时,光纤数值孔径(NA)应≤0.30,以避免准直器外壳阻挡光。请注意,一般来说,多模光纤发出的光无法很好地被准直。有关如何优化光纤光准直的更多信息,请查看准直教程标签。

由于制造离轴抛物面反射镜的金刚石车削工艺可实现< 100 Å RMS的表面粗糙度,因此反射镜表面的散射极小(< 2% @ 633 nm)。

可调反射式准直器外壳具有SM05(0.535"-40)内螺纹和SM1(1.035"-40)外螺纹,便于集成透镜套筒系统。可调反射式准直器配有锁环,可将其锁定到与之相连的任何SM1螺纹部件上;如果需要更换,我们推荐使用SM1NT1锁环。对于难以用手操作锁环的应用,SPW502扳手的1¼英寸一端可与锁环槽相啮合。详情请查看安装选项标签。

用于反射式准直器的光纤跳线
Thorlabs提供单模保偏多模光纤跳线,用于耦合和准直应用。如果您找不到适合您应用的标准跳线,我们还提供当天发货的定制光纤跳线

RCF15A-P01和RCF15P-P01准直器分别采用2.2 mm宽键FC/APC或FC/PC接头。宽键既可接受宽键接头,也可接受窄键接头;但是,将窄键接头插入宽键槽时,接头会在匹配套管内轻微旋转。带2.2 mm宽键FC/PC或FC/APC接头端的准直封装具有公差严格的陶瓷护套,可提供出色的指向重复性,使用户能够轻松调节对焦和更换光纤,无需进行大量的重新对准。请注意,在将窄键保偏光纤与准直器的宽键插口配合使用时,需要仔细对准。

Thorlabs还提供在250 - 450 nm波长范围内具有高反射率的紫外增强型铝膜反射式准直器或便于集成到笼式系统中的有保护层银膜小型反射式准直器。我们还提供各种其他准直器,包括大光束消色差光纤准直器变焦光纤准直器三合透镜光纤准直器FiberPort准直器,非常适用于多种波长。完整的准直和耦合选项请查看准直器选择指南标签。

如需带紫外增强型铝膜(-F01)、有保护层金膜(-M01)或无保护层金膜(-M03)的可调焦反射式准直器,请联系技术techsupport-cn@thorlabs.com

反射式准直器,可调焦,有保护层的银膜,RFL = 15 mm

Item #a RFLb Connector Max Fiber NAc Typical Collimated Beam Diameter (1/e2)d Full Angle Beam Divergencee
RCF15P-P01 15 mm 2.2 mm Wide-Key FC/PC 0.30 Ø3.1 mm (SM400 at 450 nm)
Ø2.8 mm (SM600 at 633 nm)
Ø3.3 mm (780HP at 780 nm)
Ø2.9 mm (SMF-28-J9 at 1550 nm)
Ø4.7 mm (SM1950 at 2 µm)
0.011° (SM400 at 450 nm)
0.016° (SM600 at 633 nm)
0.018° (780HP at 780 nm)
0.040° (SMF-28-J9 at 1550 nm)
0.031° (SM1950 at 2 µm)
RCF15A-P01 2.2 mm Wide-Key FC/APC
RCF15S-P01 SMA
  • 完整规格请查看规格标签
  • 反射焦距
  • 外壳不会挡住光束的最大光纤NA
  • 此规格给出的是准直器前焦平面的1/e2光束直径。直径由所列出的特定单模光纤在指定波长下得出。使用准直教程标签中的公式可估算改变光纤或波长的影响。
  • 所列出的特定单模光纤在指定波长下计算的近似光束发散。发散基于光纤的MFD。详细信息请查看准直教程标签。
