Click to Enlarge
C80准直器的自由空间端具有SM2外螺纹，用于安装Ø2英寸透镜套筒，而C40准直器具有SM1螺纹用于安装Ø1英寸透镜套筒。

Click to Enlarge
除SM1外螺纹，C20准直器在自由空间端还具有SM05内螺纹，用于安装Ø1/2英寸透镜套筒。

特性

• 非常适合光纤到自由空间的准直或耦合
• 有效焦距(EFL)：20 mm、40 mm或80 mm
• 可耦合的最大输入光纤NA为0.25
• 大通光孔径：Ø10.9 mm、Ø20.5或Ø42.5 mm
• 提供三种宽带增透膜(请看镀膜标签中的曲线图)
• 400 nm - 650 nm：R_max < 0.5%
• 650 nm - 1050 nm：R_max < 0.5%
• 1050 nm - 1650 nm：R_max < 0.5%
• 最近对焦距离：0.2 m(20 mm EFL)、0.35 m(40 mm EFL)或0.7 m(80 mm EFL)
• 近高斯输出
• 衍射极限波前误差：λ/8(波长为633 nm、光纤数值孔径为0.14时的典型P-V值)
• 带有2.2 mm宽键FC/PC、2.2 mm宽键FC/APC接头或SMA905接头
• Ø1.2英寸或Ø2.2英寸的外径能够兼容滑环和透镜套管夹具
• SM1或SM2外螺纹，兼容Ø1英寸或Ø2英寸透镜套管

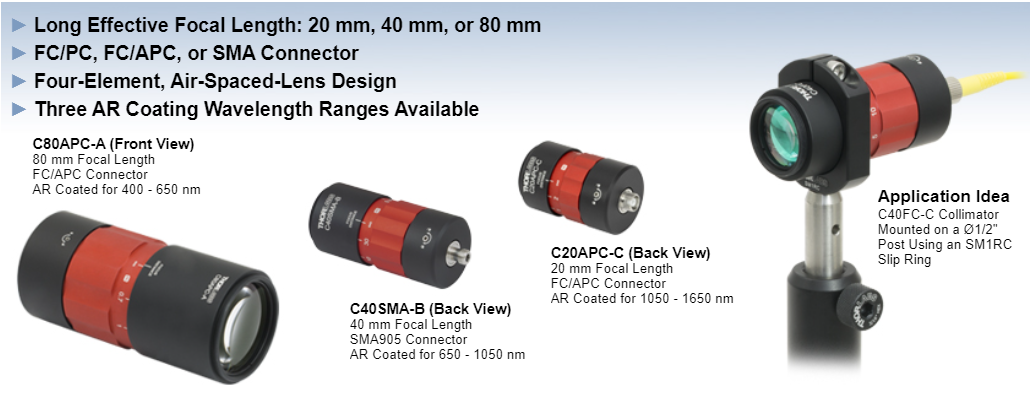

Thorlabs可调焦消色差光纤准直器的有效焦距(EFL)为20 mm、40 mm或80 mm。每个准直器包装均具有适用于三个波长范围之一的增透膜和一个FC/PC、FC/APC或SMA接头。与非球面透镜准直器相比，这种四元件式的空气间隔透镜设计能够产生极佳的光束质量(M²接近1)和更小的波前误差。红色调焦环可以在无限远和最近对焦距离之间调节对焦距离。这些消色差准直器还可以用于长距离的准直器到准直器的耦合，在自由空间光束进入第二个准直器之前进行调节，可用于长距离通信应用。

为了提高稳定性，可以使用附带的0.05英寸(1.3 mm)六角扳手拧紧外壳侧面的尼龙顶丝来锁定焦距调节。转动调焦环时准直器两端的SM螺纹和光纤接头不会旋转，可以在不干扰任何安装的光学元件或光纤的情况下调节焦距(更多信息请查看性能标签)。

为了最大程度地减少由表面反射造成的损耗，准直器中所有透镜的两面都镀有宽带增透膜(详情请看镀膜标签)。增透膜适用的波长范围有三种：400 - 650 nm、650 - 1050 nm或1050 - 1650 nm。如要获得特定中心波长的激光谱线(V形膜)增透膜，请联系技术支持techsupport-cn@thorlabs.com。

具有2.2 mm宽键FC/PC、FC/APC接头，并带有公差严格陶瓷套管的准直器，能够实现绝佳的指向稳定性，便于用户调节对焦距离，且在更换光纤时无需进行大范围的重新对准。不过请注意，匹配窄键保偏光纤与准直器的宽键槽时需要小心地进行对准。

40 mm EFL和80 mm EFL消色差光纤准直器设计用于大光束直径。有关其他大光束准直器，请查看我们的空气隙双合透镜准直器系列。我们还提供各种其他准直器，包括变焦光纤准直器、光纤准直器和FiberPort准直器，它们非常适合用于各种波长。完整准直和耦合选项请查看准直器选择指南标签。

安装选项
40 mm EFL和80 mm EFL准直器的自由空间端分别具有SM1(1.035"-40)和SM2(2.035"-40)外螺纹，而20 mm EFL准直器包含SM05(0.035"-40)内螺纹和SM1(1.035"-40)外螺纹。如右图所示，这可以将透镜套筒连接到准直器的自由空间端。每个准直器外壳经过阳极氧化发黑处理的外径为1.2英寸或2.2英寸，分别匹配我们Ø1英寸或Ø2英寸透镜套管的外径。因此，使用滑环或套筒夹具可轻松将准直器安装到接杆上，或集成到我们的笼式系统。例如，使用CP36笼板可将外径1.2英寸的准直器插入30 mm笼式系统中。
