Thorlabs 索雷博 F810FC-2000 光纤准直器

F810FC-2000 - FC/PC准直器，2µm，NA = 0.24，f = 37.52 mm

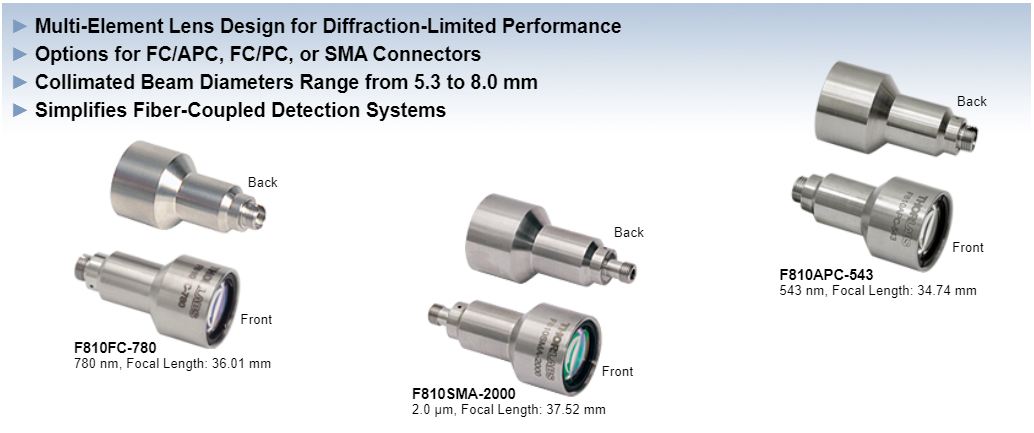

空气间隔双合透镜准直器：FC/APC、FC/PC和SMA



F810FC-780 in AD15F Adapter
Click to Enlarge
AD15F转接件中的F810FC-780

特性

  • 光纤准直器，带FC/APC(2.2 mm宽键)、FC/PC(2.2 mm宽键)或SMA接头
  • 在厂准直，用于405 nm到2 µm的波长范围
  • 简化自由空间激光到光纤的耦合
  • 多元件透镜设计提供衍射极限性能
  • 紫外熔融石英或N-SF6透镜
  • 无磁不锈钢外壳

F810系列光纤耦合器经过预对准，用于准直从FC/APC、FC/PC或SMA接头光纤出射的激光，在设计波长下提供衍射极限性能。由于F810系列光纤准直器没有运动部件，因此它们的结构紧凑，不受错位影响。由于具有色差，双合透镜的有效焦距(EFL)与波长有关。因此，这些准直器只在设计波长下性能最佳。双合透镜具有增透膜，能够最大程度地减少表面反射，且针对每种设计波长进行出厂对准，透镜与插入准直器的光纤尖端的距离为一倍焦距。此外，FC/APC版本的插口呈倾斜角度，使从光纤输出的光束以垂直焦平面的方向进入准直器。

我们建议将F810APC和F810FC准直器配合我们镀增透膜的单模光纤跳线使用。这些跳线在光纤的一端镀有增透膜，能在光纤和自由空间界面上增加透过率并改善回波损耗。F810SMA光纤准直器针对单模光纤优化，兼容一端为SMA接头的混合接头单模光纤跳线。另外，也可以使用我们大量其他的标准光纤跳线。

如果标准版本不适合您的应用，请联系技术支持techsupport-cn@thorlabs.com定制准直器。我们也提供一系列可调FiberPort准直器，它们是紧凑可调的光纤耦合器，适合宽范围波长使用。关于其它准直和耦合选项，请看我们的准直器页面。

Quick Links to Stocked Wavelengthsa
405 nm 543 nm 635 nm 780 nm 850 nm 980 nm 1064 nm 1310 nm 1550 nm 2.0 µm



空气间隔双合透镜准直器，1550 nm

Item # Alignment
Wavelengtha		 Lens AR Coating Waist Diameterb Waist Distancec Full-Angle Divergenced Theoretical
Divergence		 NA Focal
Lengthe		 Damage Threshold L Diagramf Connector
Type
F810APC-1550 1550 nm 1050 - 1620 nm
Ravg < 0.5%		 7.0 mm 37.20 mm 0.016° 0.24 37.13 mm - 46.9 mm
(1.85")		 Collimator Diagram Icon
Click for Details		 FC/APC
F810FC-1550 46.9 mm
(1.85")		 FC/PC
F810SMA-1550 1.96"
(49.8 mm)		 SMA
  • 如要获得最优准直效果，应在对准波长下使用这些准直器。对于有些应用来说，它们也可能在增透膜范围内的其他波长下使用。如要定制其他波长下的准直器，请联系技术支持techsupport-cn@thorlabs.com。
  • 距离透镜一倍焦距处的1/e2直径理论值；使用SMF-28e光纤在对准波长下计算所得。
  • 从准直器外壳前面测得。
  • 1/e2理论光束发散角；使用SMF-28e光纤在对准波长下计算所得。
  • 对准波长下计算得到。
  • 这些准直器兼容AD15F、AD15NT和AD15F2 Ø15 mm转接件。

空气间隔双合透镜准直器，2.0 µm

Item #
 Alignment
Wavelengtha		 Lens AR Coating Waist Diameterb Waist Distancec Full-Angle Divergenced Theoretical Divergence NA Focal
Lengthe		 Damage Threshold L Diagramf Connector
Type
F810APC-2000 2.0 µm 1.8 - 2.4 µm
Ravg < 0.5%		 7.3 mm 37.45 mm 0.02° 0.24 37.52 mm - 47.1 mm
(1.86")		 Collimator Diagram Icon
Click for Details		 FC/APC
F810FC-2000 47.5 mm
(1.87")		 FC/PC
F810SMA-2000 50.3 mm
(1.98")		 SMA
  • 如要获得最优准直效果，应在对准波长下使用这些准直器。对于有些应用来说，它们也可能在增透膜范围内的其他波长下使用。如要定制其他波长下的准直器，请联系技术支持techsupport-cn@thorlabs.com。
  • 距离透镜一倍焦距处的1/e2直径理论值；使用SM2000光纤在对准波长下计算所得。
  • 从准直器外壳前面测得。
  • 1/e2理论光束发散角；使用SM2000光纤在对准波长下计算所得。
  • 对准波长下计算得到。
  • 这些准直器兼容AD15F、AD15NT和AD15F2 Ø15 mm转接件。
