特性

• 模压玻璃非球面透镜，用于无限放大倍率
• 聚焦或准直光，不会引入球差
• 可选未安装或预安装在刻有型号的无磁303不锈钢外壳版本
• 宽带AR膜，波长范围为600 - 1050 nm或650 - 1050 nm

非球面透镜在聚焦或者准直时不会在透射波前中引入球差。对于单色光源，球差往往是限制单个球面透镜在聚焦或者准直时达到衍射极限性能的因素。因此，非球面透镜经常是在许多应用中使用单光学元件的最佳方案，包括对光纤或激光二极管的输出光进行准直、将光耦合到光纤中、空间滤波、或者将光束成像在探测器上。

本页所有的模压玻璃透镜在其两面都镀有增透膜，用于600 - 1050 nm或650 - 1050 nm。增透膜选项已在右侧Aspheric Lens Selection Guide表格中列出。

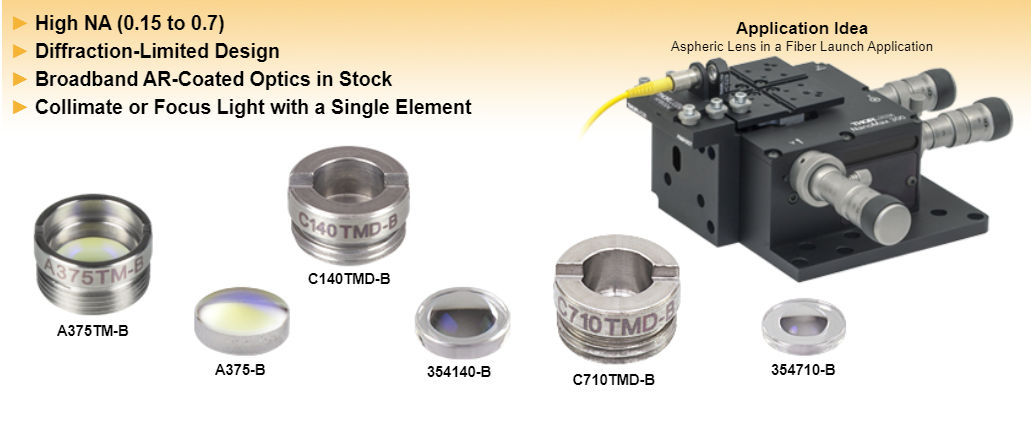

所有这些模压玻璃透镜可选未安装版本或选安装在303无磁不锈钢外壳中的版本，且外壳上刻有方便识别的产品型号。这些已安装版本带有公制螺纹，方便集成到光学装置或者OEM应用中。通过使用非球面透镜转接件，已安装非球面透镜能够直接兼容我们的SM1螺纹(1.035"-40)透镜套管。与显微物镜转接件延伸套管组合使用时，它们能够直接替换多元件显微镜物镜。

本页出售的一些透镜设计用于准直激光二极管。如下表所示，透镜具有兼容的激光窗口厚度。这些透镜的NA、工作距离和波前是根据激光窗口(不包含)来定义的。

如果使用未安装非球面透镜来准直点光源或者激光二极管时，应将曲率半径较大的一面(即更平坦的一面)朝向点光源或者激光二极管。如果使用已安装非球面透镜对光束进行准直时，将外壳带有外螺纹的一侧朝向光源。

我们使用多种光学玻璃生产模压玻璃非球面透镜，从而达到需要的性能。模压工艺会使得这些玻璃的属性(比如阿贝数)轻微偏离玻璃生产商给出的数据。点击下方信息图标  并选择Glass标签可以查看每种透镜的特定的材料属性。

Click to Enlarge
Click Here to Download Raw Data

EFL = 2.xx mm

Item # (Unmounted / Mounted)	Info	EFLa	NA	OD	WDb	CA	TC	DW	AR Range	LWTc	Glass	Performance	Thread	Suggested Spanner Wrench
355151-B		2.0 mm	0.50	3.000 mm	0.5 mmd	S1: Ø1.09 mm S2: Ø2.00 mm	1.892 mm	780 nm	600 - 1050 nm	0.250 mm	D-ZLaF52LA	Focal Shift / Spot Size Cross Section	-	-
C151TMD-B		2.00 mm		6.2 mm	0.3 mmd,f								M6 x 0.5	SPW306
355390-B		2.8 mm	0.55	4.500 mm	2.2 mme	S1: Ø3.60 mm S2: Ø3.60 mm	1.900 mm	830 nm	600 - 1050 nm	-	D-ZLaF52LA	390_Asph.pdf	-	-
C390TME-B				8.2 mm	2.0 mme,f								M8 x 0.5	SPW308
355392-B		2.8 mm	0.60	4.000 mm	1.5 mme	S1: Ø2.50 mm S2: Ø3.60 mm	2.240 mm	830 nm	600 - 1050 nm	-	D-ZLaF52LA	392_Asph.pdf	-	-
C392TME-B				6.2 mm	1.0 mme,f								M6 x 0.5	SPW306
355440-B		2.8 mm	S1: 0.26 S2: 0.52	4.700 mm	S1: 2.0 mmd S2: 7.1 mme	S1: Ø3.76 mm S2: Ø4.12 mm	3.827 mm	980 nm	600 - 1050 nm	0.250 mm	D-ZLaF52LA	Focal Shift / Spot Size Cross Section	-	-
C440TMD-B				8.2 mm	S1: 1.9 mmd,f S2: 7.1 mme								M8 x 0.5	SPW308

• EFL指定为未安装透镜在设计波长处的值。
• WD指定为在设计波长处的值。
• 具有LWT规格的透镜设计用于激光二极管准直；这时，NA、WD和波前均是根据激光二极管窗口(不包含)定义的。
• 工作距离是指到准直激光二极管窗口片前侧的测量值。
• 此工作距离是指到焦点处的测量值。
• 从安装座测得。

EFL = 有效焦距
NA = 数值孔径
CA = 通光孔径

WD = 工作距离
DW = 设计波长
T_C = 中心厚度

OD = 外径
LWT = 激光二极管窗口厚度
