Thorlabs 索雷博 ACL1210U-A 非球面透镜
Thorlabs 索雷博 ACL1210U-A 非球面透镜
ACL1210U-A - 非球面聚光透镜，Ø12 mm，f=10.5 mm，NA=0.54，增透膜：350-700 nm
非球面聚光透镜
| General Specificationsa | |
|---|---|
| Design Wavelength | Visible |
| Glass Type | B270 Optical Crown Glass |
| Wavelength Range | Uncoated: 380 - 2100 nm A: 350 - 700 nmb B: 650 - 1050 nm |
| Reflectance Over AR Coating Range for Coated Optics (Avg., AOI = 0°) |
Ravg < 0.5% |
| Surface Quality | 80-50 Scratch-Dig |
| Uncoated Transmission Graph (Click Here to Download Raw Data) |
 |
| A Coating Reflectance Graph (Click Here to Download Raw Data) |
 |
| B Coating Reflectance Graph (Click Here to Download Raw Data) |
 |
| Diameter Tolerance | +0.0 mm / -0.5 mm |
| Center Thickness Tolerance | ±0.3 mm |
| Centration | < 30 arcmin |
| Maximum Temperature | 250 °C (482 °F) |
Click to Enlarge
M530L4 530 nm LED的输出光通过第一个ACL5040U-A非球面聚光透镜聚焦到磨砂玻璃散射片上。之后光束通过第二个ACL5040U-A透镜进行大致准直。在散射片的表面上可看到方形的LED图像。经过散射片后，光束变得均匀。两个聚光透镜都安装在SCL04自准心透镜安装座中。

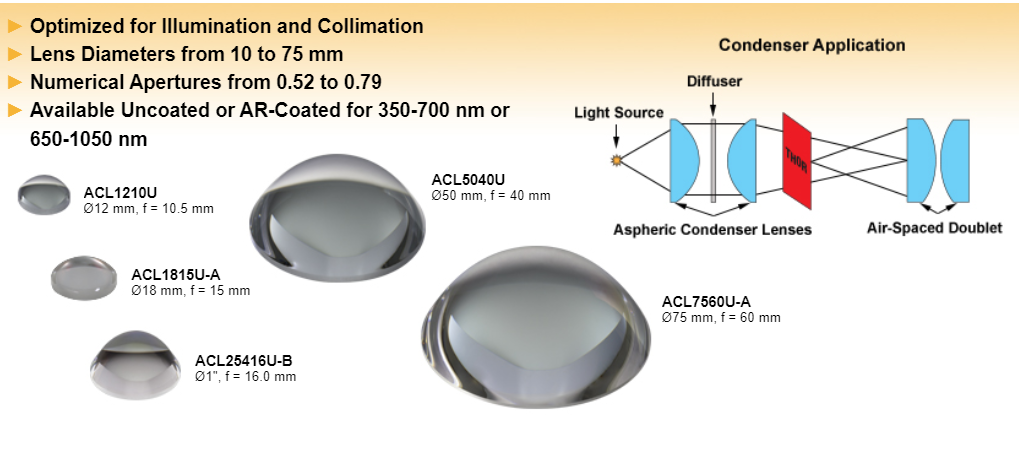

特性
- 非球面聚光透镜，比球面透镜具有更大的通光孔径和更高的NA
- 10到75 mm之间的13种不同直径
- NA从0.52到0.79
- 可选择未镀膜或镀增透膜的版本，增透膜范围350 - 700 nm或650 - 1050 nm
- 由B270光学冕牌玻璃制成(380 - 2100 nm)
高效照明应用
- 集光/聚光
- 投影
- 探测
Thorlabs的非球面聚光透镜相比球面透镜具有更大的通光孔径、更高的NA、和更低的f/#值。因此这些透镜非常适合高效照明应用或准直宽带光源、LED、或其它相似光源。聚光透镜不适合也不推荐用于在相机传感器上成像，图像通过消色差双合透镜或三合透镜或套筒透镜的分辨效果更好。
我们出售的聚光透镜的直径范围从10到75 mm，可选用于380到2100 nm的未镀膜版本，也可选350到700 nm (A膜)或650 - 1050 nm (B膜)的增透膜版本。-A膜不能完全中和基底350 nm - 380 nm的吸收特性。点击右表中的曲线图标可以查看镀膜版本的反射率曲线。
因为聚光透镜相比其它透镜具有较短的焦距和更低的f/#值，所以使用时更能彼此紧临或更接近其它光学元件，是将光聚焦到探测器或其它光收集元件的理想选择。透镜的非球面表面为精密模压成形的，而平面或凸球面为打磨并抛光处理的。为了获得最佳性能，透镜较平坦的一侧应该面对光源。请注意，虽然B270基底的透过范围从380到2100 nm，但是这些透镜设计用于可见光波长；页面下方提供了每种透镜的焦移曲线，从中可以查看其它波长处的性能。
Thorlabs提供带有SM05(0.535"-40)、SM1(1.035"-40)和SM2(2.035"-40)螺纹的特厚卡环，在安装这些透镜时可为卡环扳手提供更大的间隙，更多信息，请看透镜安装指南标签。
对于更高要求的应用，我们推荐CNC抛光的精密非球面透镜(可选择N-BK7、S-LAH64、紫外熔融石英基底)，它们在设计波长提供衍射极限性能。Thorlabs也提供平面一侧为抛光散射面的非球面聚光镜。如需了解更多关于根据应用选择透镜类型的信息，请看我们的透镜教程。
非球面聚光透镜，增透膜：350 - 700 nm
| Item # | Diameter (mm) |
Focal Length (mm)a |
Focal Shift (Raw Data) |
f/#b | Clear Aperture (mm) |
Back Focal Length (mm) |
Numerical Aperturec |
Center Thickness (mm) |
Edge Thickness (mm) |
Non-Aspheric Surface |
Suggested Lens Mounts |
AR Coating | Reference Drawing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ACL108U-A | 10.0 | 8.0 |  |
0.89 | >9.0 | 4 | 0.61 | 5.8 | 2.1 | Plano | LMR10(/M) | 350 - 700 nm (Ravg < 0.5%) |  |
| ACL1210U-A | 12.0 | 10.5 |  |
0.97 | >10.8 | 7 | 0.54 | 5.8 | 1.9 | Plano | LH1(/M) | ||
| ACL12708U-A | 12.7 | 8.0 |  |
0.70 | >11.4 | 3.7 | 0.78 | 7.5 | 1.6 | Spherical Convex | LMR05(/M) | ||
| ACL1512U-A | 15.0 | 12.0 |  |
0.89 | >13.5 | 7 | 0.61 | 8.0 | 2.4 | Plano | LMR15(/M) | ||
| ACL1815U-A | 18.0 | 15.0 |  |
0.93 | >16.2 | 10 | 0.57 | 8.2 | 2.0 | Plano | LMR18(/M) | ||
| ACL2018U-A | 20.0 | 18.1 |  |
1.01 | >18.0 | 13 | 0.52 | 8.0 | 1.8 | Plano | LMR20(/M) | ||
| ACL2520U-A | 25.0 | 20.1 |  |
0.89 | >22.5 | 12 | 0.60 | 12.0 | 2.8 | Plano | LH1(/M) | ||
| ACL25416U-A | 25.4 | 16.0 |  |
0.70 | >22.9 | 7.3 | 0.79 | 14.0 | 1.2 | Spherical Convex | LMR1(/M) | ||
| ACL3026U-A | 30.0 | 26.0 |  |
0.96 | >27.0 | 18 | 0.55 | 11.9 | 2.1 | Plano | LMR30(/M) | ||
| ACL4532U-A | 45.0 | 32.1 |  |
0.79 | >40.5 | 21 | 0.60 | 18.5 | 2.2 | Spherical Convex | LMR45(/M) | ||
| ACL5040U-A | 50.0 | 40.0 |  |
0.89 | >45.0 | 26 | 0.60 | 21.0 | 2.6 | Plano | LH2(/M) | ||
| ACL50832U-A | 50.8 | 32.0 |  |
0.70 | >45.7 | 17 | 0.76 | 25.0 | 1.9 | Spherical Convex | LMR2(/M) | ||
| ACL7560U-A | 75.0 | 60.0 |  |
0.89 | >67.5 | 40 | 0.61 | 30.0 | 2.3 | Plano | LMR75(/M) |
