Thorlabs 索雷博 AL72525-E3 非球面透镜

AL72525-E3 - 非球面透镜，硒化锌，Ø1英寸，f=25.0 mm，NA=0.42，增透膜：7-12 µm

非球面透镜，硒化锌(ZnSe)

概述
曲线
透镜系数
损伤阈值
损伤阈值计算
反馈

Common Specifications
Focal Length Tolerance	±1%
Wavelength Range	E1-Coated Lenses: 2 - 5 µm E3-Coated Lenses: 7 - 12 µm
AR Coating Reflectance	E1-Coated Lenses: R_avg < 1.25% E3-Coated Lenses: R_avg < 1.0%
Surface Quality	80-50 Scratch-Dig
Diameter Tolerance	+0.00 mm / -0.10 mm
Center Thickness Tolerance	±0.1 mm
Substrate	Zinc Selenide^a
Damage Threshold	E3-Coated Lenses: 5 J/cm²(10.6 µm, 100 ns, 1 Hz, Ø0.478 mm)

点击链接查看详细的基底规格。

Precision Aspheric Lenses Selection Guide
Substrate Material	NA	Mount
UV Fused Silica	0.142 - 0.145	Unmounted
	0.142 - 0.145	Mounted
	0.65	Unmounted
N-BK7 / S-LAH64	0.23 - 0.61	Unmounted
N-BK7 / S-LAH64	0.23 - 0.55	Mounted
Zinc Selenide	0.22 - 0.67	Unmounted
Acylindrical Lenses	0.45 - 0.54	Unmounted
Axicons	-	Unmounted

红外非球面透镜选择
Low NA (0.22)	良好保持光束形状；适合需要特定光束形状的应用。
High NA (0.42 - 0.67)	适合需要高聚光能力、最好没有球差的应用。

Zemax文件
点击下方产品旁边的这个红色文件按钮可以下载Zemax文件。也可以获取我们完整的Zemax目录。

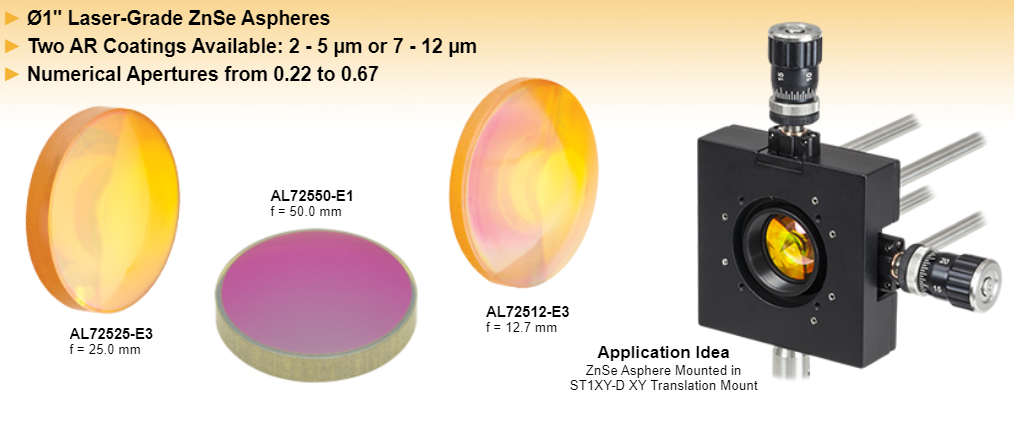

特性

Ø1英寸CVD激光级硒化锌基底
2种增透膜供选择：2 - 5 µm或7 - 12 µm
3种焦距可供选择：12.7 mm, 25.0 mm或50.0 mm

Thorlabs的Ø1英寸硒化锌(ZnSe)非球面透镜在中红外波长范围具有高透过率。这些透镜镀有增透膜，以最小化2 - 5 µm或7 - 12 µm波长范围内的表面反射损耗(分别为E1或E3膜)。这些增透膜可以大幅度降低基底表面的高反射率，在整个增透膜范围内的平均反射率小于1.25%(-E1)或1.0%(-E3)。详情见曲线标签。透镜是由金刚石车床加工，使用表面轮廓仪检测，以确保正确的非球面轮廓。因此，这些非球面透镜的RMS波前误差通常比相似尺寸的模制非球面透镜小20至50倍。

与相应的平凸透镜相比，这些ZnSe非球面透镜聚焦或准直光，并且不会将球差引入到透过波前。对于单色光源，当聚焦或准直光时，球差常是阻碍单个非球面透镜获得衍射极限性能的因素。因此，非球面透镜常是许多应用的最佳单元件解决方案，包括校准光纤或激光器的输出，将光耦合进光纤，空间滤波或在探测器上成像。用于准直时，平坦的表面应该面对激光器或其他点光源，以便获得最佳性能。由于ZnSe非球面透镜具有较高的折射率(~2.4)，因此与CaF₂等其他材料制成的非球面透镜相比，它们可以具有更短的焦距和更低的色散。

拿取光学元件时，每个人都应该戴上手套。这一点尤其是当处理硒化锌材料时需要注意，因为硒化锌是一种有害物质。为了您的安全，请遵循所有恰当的防护措施，包括在处理这些镜片时戴手套，并在结束后彻底洗手。由于硒化锌本身的低硬度，处理时需要额外谨慎细心。点击这里下载ZnSe物料安全数据的PDF文件。

有关精密非球面透镜的完整选项，请看右边的选择指南表。

非球面透镜，硒化锌(ZnSe)，增透膜：2-5 µm

Item #	Diameter	Focal Length	f/#^a	Clear Aperture	Numerical Aperture	Working Distance^b	Center Thickness	Refractive Index^c	Performance
AL72512-E1	25.4 mm	12.7 mm	0.5	>22.86 mm	0.67	9.9 mm	7.0 mm	2.433	Spot Size Cross Section
AL72525-E1	25.4 mm	25.0 mm	0.98	>22.86 mm	0.42	22.5 mm	6.0 mm	2.433	Spot Size Cross Section
AL72550-E1	25.4 mm	50.0 mm	1.97	>22.86 mm	0.22	47.9 mm	5.0 mm	2.433	Spot Size Cross Section

将透镜焦距除以其直径获得。这会低估真实f/#值，因为透镜的可用部分受到了通光孔径限制。
工作距离是从平面表面到焦点测量的。
在设计波长下测量(4.0 µm)

非球面透镜，硒化锌(ZnSe)，增透膜：7-12 µm

Item #	Diameter	Focal Length	f/#^a	Clear Aperture	Numerical Aperture	Working Distance^b	Center Thickness	Refractive Index^c	Performance
AL72512-E3	25.4 mm	12.7 mm	0.5	>22.86 mm	0.67	10.1 mm	6.2 mm	2.403	Spot Size Cross Section
AL72525-E3	25.4 mm	25.0 mm	0.98	>22.86 mm	0.42	22.5 mm	6.0 mm	2.403	Spot Size Cross Section
AL72550-E3	25.4 mm	50.0 mm	1.97	>22.86 mm	0.22	47.9 mm	5.0 mm	2.403	Spot Size Cross Section

将透镜焦距除以其直径获得。这会低估真实f/#值，因为透镜的可用部分受到了通光孔径限制。
工作距离是从平面表面到焦点测量的。
在设计波长下测量(10.6 µm)
