AX1210-A - 锥透镜，UVFS，10.0°，Ø1/2英寸(Ø12.7 mm)，增透膜：350 - 700 nm
锥透镜，紫外熔融石英
| Common Specifications | |
|---|---|
| Substrate Material | UV Fused Silicaa |
| Diameter | 1/2" (12.7 mm) or 1" (25.4 mm) |
| Diameter Tolerance | +0.0 / -0.1 mm |
| Apex Rounding Diameter (S1) | < 1.5 mm |
| Surface Quality (S1, S2) | 40-20 Scratch-Dig |
| Surface Flatness (S2) | < λ/10 at 633 nm |
| Surface Deviation (RMS) (S1) | < 0.05 µm |
| Surface Roughness (RMS) (S1) | < 6 Å |
| Clear Aperture (S1, S2) | >90% of Diameter |
| Edge Thickness | 5.0 mm |
| Edge Thickness Tolerance | +0.1/-0.0 mm |
| Center Thickness Tolerance | +0.1/-0.0 mm |
| Angular Tolerance | ±0.01° |
Click to Enlarge

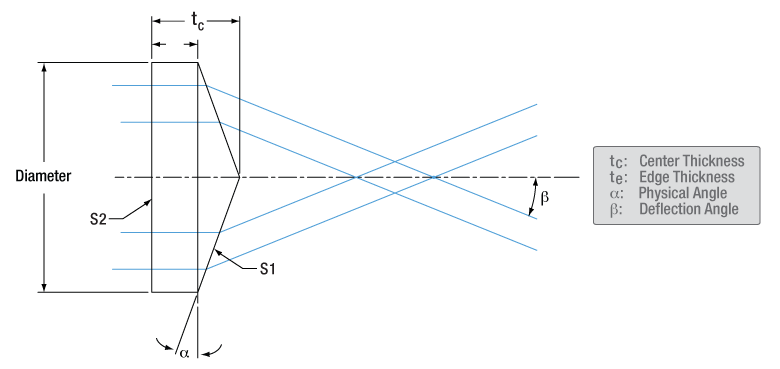

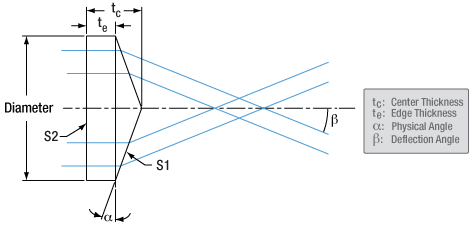

上图展示了在这个页面提到的厚度及角度的定义。
特性

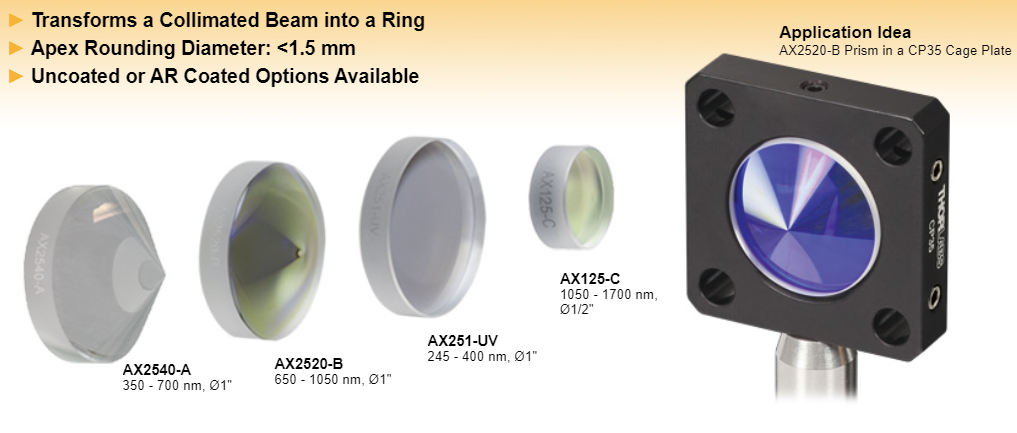

- 直径1/2英寸或1英寸
- 提供六种底角：0.5°、1.0°、2.0°、5.0°、10.0°、20.0°和40.0°
- 提供未镀膜或镀增透膜的版本
应用
- 激光打孔/光学穿孔
- 光学捕获
- 光学相干层析(OCT)
- 角膜手术
- 望远镜
锥透镜通常也被称为旋转对称棱镜，是由一个圆锥面和一个平面组成的透镜。锥透镜常用来生成贝塞尔强度分布的光束或锥形非发散光束。将准直光束变为环形光束时，锥透镜的平面应面向准直光源。
锥透镜折射光时遵循斯涅尔定律。可以用来测量偏转角：
其中，n是玻璃的折射率，α是锥透镜的物理底角，ß是折射光与光轴产生的偏转角。此处假设空气的折射率为1。详情请参考右边的图纸。更多信息，请看上面的光束形状标签。
这些经过精密抛光的锥透镜的底角范围从0.5°到40°。它们由高质量的紫外熔融石英制成，非常适合高功率激光应用。我们的锥透镜可选未镀膜版本，或镀有以下四种增透镀膜的版本：-UV(245 - 400 nm)、-A(350-700 nm)、-B(650-1050 nm)或-C(1050 -1700 nm)。增透膜可以降低透镜的表面反射率，以获得最大透过率(Ravg < 0.5%)。如需定制镀膜，请联系技术支持techsupport-cn@thorlabs.com。
定制锥透镜
Thorlabs的熔融石英锥透镜是我们位于美国新泽西州Newton的总部生产的。内部生产有利于全程控制生产流程，获得最小的圆角直径。更多信息，请看光束形状标签。我们的光学元件事业部具有广泛的生产能力，能够为OEM销售和小批量的一次性订单提供定制光学元件。定制选项包括底角和镀膜，价格与我们标准产品相差无几。通过独特的后期抛光工艺，我们能够提供小至0.7 mm的圆角直径和低至10 nm(RMS)的表面不规则度。如需咨询定制订单，请联系技术支持techsupport-cn@thorlabs.com。
Thorlabs还提供硒化锌锥透镜，其宽带增透膜范围为7 - 12 µm。
 |
 |
锥透镜，增透膜：350 - 700 nm
这些锥透镜的增透膜范围从350到700 nm，非常适合部分近紫外(NUV)和所有的可见光波段。这种波长范围非常适合氦氖激光器和其它可见光激光器。
| Item # | Diameter | Physical Angle (α) | Deflection Angle (β)a | Center Thickness (tc) |
AR Coatingb | AR Coating Plotb |
Reference Drawing |
|---|---|---|---|---|---|---|---|
| AX1205-A | Ø1/2" (Ø12.7 mm) |
0.5° | 0.2° | 5.1 mm | 350 - 700 nm Ravg< 0.5% |
 |
|
| AX121-A | 1.0° | 0.5° | 5.1 mm | ||||
| AX122-A | 2.0° | 0.9° | 5.2 mm | ||||
| AX125-A | 5.0° | 2.3° | 5.6 mm | ||||
| AX1210-A | 10.0° | 4.7° | 6.1 mm | ||||
| AX1220-A | 20.0° | 10.0° | 7.3 mm | ||||
| AX1240-A | 40.0° | 29.9° | 10.3 mm | ||||
| AX2505-A | Ø1" (Ø25.4 mm) |
0.5° | 0.2° | 5.1 mm | |||
| AX251-A | 1.0° | 0.5° | 5.2 mm | ||||
| AX252-A | 2.0° | 0.9° | 5.4 mm | ||||
| AX255-A | 5.0° | 2.3° | 6.1 mm | ||||
| AX2510-A | 10.0° | 4.7° | 7.2 mm | ||||
| AX2520-A | 20.0° | 10.0° | 9.6 mm | ||||
| AX2540-A | 40.0° | 29.9° | 15.7 mm |
