Thorlabs 索雷博 MAP103075-B 消色差透镜对
Thorlabs 索雷博 MAP103075-B 消色差透镜对 MAP103075-B - 匹配消色差双胶合透镜对，1：2.5，f1=30.0 mm，f2=75.0 mm，增透膜：650-1050 nm 近红外消色差双胶合透镜对，镀增透膜：650 - 1050 nm 概述 性能 反馈 General Specifications Design Wavelengths 706.5, 855, and 1015 nm Focal Length Tolerance ±1% Reflectance(650 - 1050 nm) Ravg < 0.5% 特性 增透膜波长为400 - 700 nm或650 - 1050 nm 图像中继、NA转换或图像放大的理想选择 不同的放大率，用于成像和数值孔径的匹配 清晰标识的焦距，便于快速辨别 兼容Thorlabs的SM05或SM1螺纹组件 Thorlabs的匹配消色差透镜对结合了我们的两个未安装的消色差双胶合透镜，用于图像中继系统、NA转换或图像放大。我们的消色差双胶合透镜设计用于无限共轭比，但成对使用时非常适合有限共轭应用。在有限共轭应用中，物和像到透镜对的距离都是有限的。 这些透镜对安装在SM05(0.535"-40)或SM1(1.035"-40)螺纹外壳中，它们的外径分别为Ø0.7英寸和...
分类：
货号：
MAP103075-B
描述
Thorlabs 索雷博 MAP103075-B 消色差透镜对
MAP103075-B - 匹配消色差双胶合透镜对，1：2.5，f1=30.0 mm，f2=75.0 mm，增透膜：650-1050 nm
近红外消色差双胶合透镜对，镀增透膜：650 - 1050 nm
| General Specifications | |
|---|---|
| Design Wavelengths | 706.5, 855, and 1015 nm |
| Focal Length Tolerance | ±1% |
| Reflectance (650 - 1050 nm) |
Ravg < 0.5% |
特性
- 增透膜波长为400 - 700 nm或650 - 1050 nm
- 图像中继、NA转换或图像放大的理想选择
- 不同的放大率，用于成像和数值孔径的匹配
- 清晰标识的焦距，便于快速辨别
- 兼容Thorlabs的SM05或SM1螺纹组件
Thorlabs的匹配消色差透镜对结合了我们的两个未安装的消色差双胶合透镜，用于图像中继系统、NA转换或图像放大。我们的消色差双胶合透镜设计用于无限共轭比，但成对使用时非常适合有限共轭应用。在有限共轭应用中，物和像到透镜对的距离都是有限的。

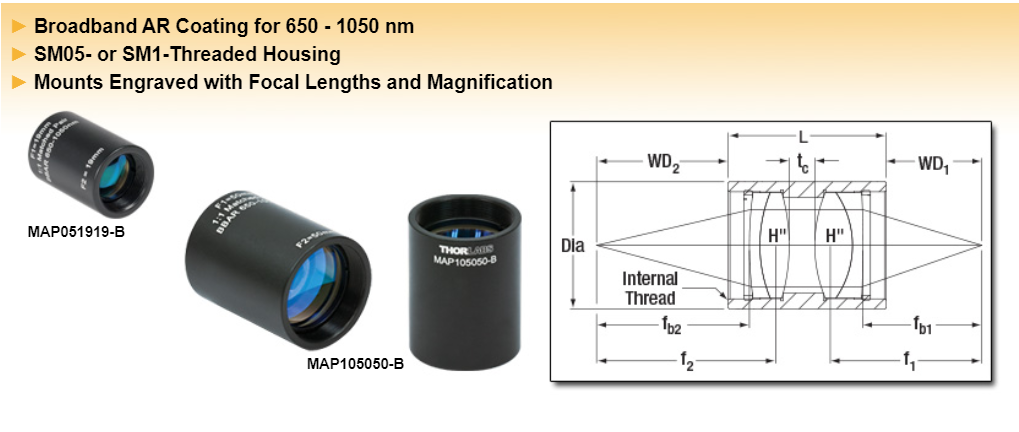

这些透镜对安装在SM05(0.535"-40)或SM1(1.035"-40)螺纹外壳中，它们的外径分别为Ø0.7英寸和Ø1.2英寸。外壳上刻有产品型号、焦距和放大率等信息，便于快速识别。由于透镜已经预先安装，所以使用时不需要夹持光学元件，这样就使这些消色差透镜极其适合集成到OEM应用当中。
要达到指定放大率，请在安装时将外壳具有较短焦距透镜的一端靠近物体；若要缩小成像，则将透镜对反向放置。若透镜对的焦距相同，则无论朝向如何放大率均为1:1。
匹配消色差双胶合透镜对，M>1，SM1螺纹
| Item # | Ma | f1 (mm) |
f2 (mm) |
fb1 (mm) |
fb2 (mm) |
tc (mm) |
Dia (mm) |
L (mm) |
WD1 (mm) |
WD2 (mm) |
RMS Spot Sizeb |
Lens Material | Theoretical Transmissionc |
Ref. Dwg. |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Doublet 1 | Doublet 2 | ||||||||||||||
| MAP103040-B | 1:1.33 | 30.0 | 40.0 | 22.9 | 31.8 | 3.8 | 30.5 | 38.7 | 18.5 | 27.2 | 50.3 µm | N-BAF10/N-SF6HT |  |
 |
|
| MAP105075-B | 1:1.5 | 50.0 | 75.0 | 45.0 | 69.1 | 6.1 | 30.5 | 38.7 | 37.8 | 59.4 | 11.5 µm | N-LAK22/N-SF6HT | N-BAF10/N-SF6HT | |
|
| MAP103050-B | 1:1.67 | 30.0 | 50.0 | 22.9 | 43.3 | 4.6 | 30.5 | 38.7 | 18.5 | 36.3 | 56.1 µm | N-BAF10/N-SF6HT | N-LAK22/N-SF6HT | |
|
| MAP1050100-B | 1:2 | 50.0 | 100.0 | 45.0 | 95.8 | 6.9 | 30.5 | 38.7 | 37.8 | 85.9 | 13.1 µm | N-LAK22/N-SF6HT | |
||
| MAP1075150-B | 1:2 | 75.0 | 150.0 | 69.8 | 143.4 | 7.4 | 30.5 | 38.7 | 60.2 | 135.6 | 10.1 µm | N-BAF10/N-SF6HT | N-LAK22/N-SF6HT | |
|
| MAP103075-B | 1:2.5 | 30.0 | 75.0 | 22.8 | 66.3 | 4.8 | 30.5 | 38.7 | 18.5 | 56.6 | 77.1 µm | N-BAF10/N-SF6HT | |
||
| MAP1040100-B | 1:2.5 | 40.0 | 100.0 | 32.8 | 94.3 | 6.3 | 30.5 | 38.7 | 28.2 | 84.3 | 33.7 µm | N-BAF10/N-SF6HT | N-LAK22/N-SF6HT | |
|
| MAP1030100-B | 1:3.33 | 30.0 | 100.0 | 22.2 | 97.2 | 5.6 | 30.5 | 38.7 | 18.0 | 87.4 | 108.7 µm | N-BAF10/N-SF6HT | N-LAK22/N-SF6HT | |
|
- 放大率
- 入射瞳径：22.9 mm；设计波长：706.5 nm、855 nm、1015 nm；视场：0°
- 点击查看或下载透镜透过率曲线数据。
