IO-4-1650-VLP - 自由空间隔离器，1650 nm，最大光束Ø3.6 mm，最大功率1.2 W
红外自由空间隔离器(1110 - 2100 nm)

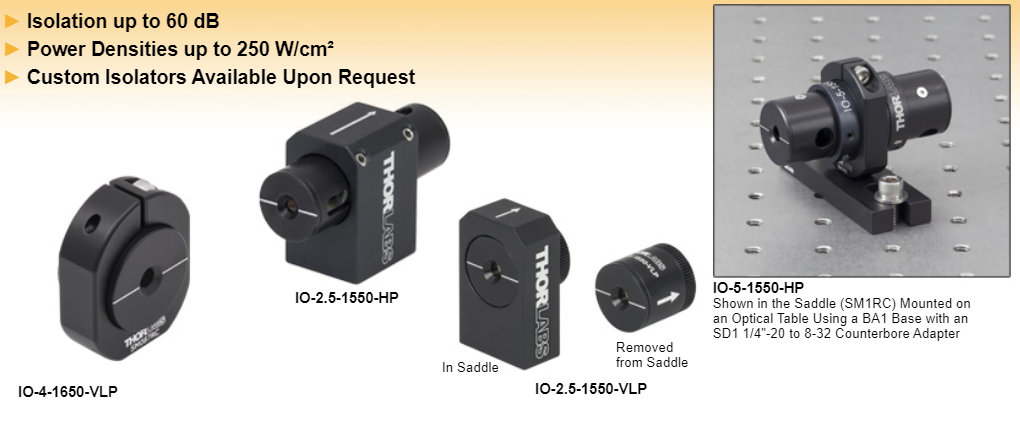

点击放大
我们的可调节窄带隔离器在某个窄光谱范围内的任意波长处都可被调谐到峰值隔离度。详见波长调节标签。
定制隔离器
- 定制波长、孔径、最大功率、外壳、偏振器和工作温度
- 价格与标准产品价格类似
- 宽泛的OEM生产能力
- 请联系techsupport-cn@thorlabs.com或点击我们的定制隔离器页面
特性
- 中心波长可选：1150，1220，1310，1390，1480，1550，1650、1750、1950或2050 nm
- 固定波长或者可调波长范围
- 自由空间输入和输出
- 隔离度28 - 60 dB
- 孔径最大Ø4.7 mm
- 偏振相关输入
Thorlabs提供多种标准自由空间光隔离器，设计用在红外光谱范围(1110 - 2100 nm)。光隔离器也称法拉第隔离器，是一种让光从单个方向透过的磁光器件，防止上游光学元件受背向反射影响。背向反射可能光源产生各种不稳定性，包括强度噪声、频率变化、跳模和锁模损耗。而且，强背向反射光可能会永久性地损伤光学元件。法拉第隔离器的工作原理请查看隔离器教程标签。
| Selection Guide for Isolators (Click Here for Our Full Selection) |
|---|
| Wavelength Range |
| 365 - 385 nm (UV) |
| 390 - 700 nm (Visible) |
| 690 - 1080 nm (NIR) |
| 1064 nm (Nd:YAG) |
| 1110 - 2100 nm (IR) |
| 2.20 - 4.55 µm (MIR) |
| Broadband |
| Fiber Isolators |
| Custom Isolators |
在红外波长范围内，我们提供三种隔离器。第一种为固定窄带隔离器，包含固定的已对准光学元件，用于在预设定的中心波长提供最高透射率和隔离度。只要偏离中心波长就会降低隔离度和透过率。第二种是可调窄带隔离器，用户可调节输入和输出偏振器的对准，在60 - 100 nm范围内调谐中心波长，取决于隔离器。第三种是串联固定窄带隔离器(IOT-4-1550-VLP)，包含两个串联的法拉第旋转器，以较低透过率将隔离度提高到60 dB。请在隔离器类型标签查看更多设计细节和隔离度随波长变化的典型曲线。
除IO-D-1550-VLP外，每个隔离器的外壳都刻有指示正向透过的箭头。IO-D-1550-VLP的输入和输出端分别用黑色和金色标注。本页所有的隔离器(包括IO-D-1550-VLP)都刻有指示输入和输出偏振态的刻线。
Thorlabs也生产光纤隔离器和波长低至可见光的隔离器(查看左边的选择指南)。如下面的表格和右方图片所示，我们很多隔离器也可提供方便安装在FiberBench系统中的版本。如果Thorlabs标准隔离器无法满足您的需求，请参考我们的定制隔离器标签或联系techsupport-cn@thorlabs.com，获取关于定制生产选项的信息。
Thorlabs在自主生产服务方面拥有超过25年的经验，可提供中心波长在365 nm到4.55 μm之间调谐的自由空间隔离器。我们垂直整合的生产结构还能够提供光隔离器中常用的法拉第旋光器。我们不仅提供标准法拉第旋转器，还能根据要求提供定制法拉第旋转器。
1550 nm偏振相关隔离器
| Click Image for Details |  |
 |
 |
 |
 |
 |
| Item # | IO-D-1550-VLPa,b | IO-2.5-1550-VLPb,c | IO-2.5-1550-HPc,d | IO-4-1550-VLPb | IOT-4-1550-VLP | IO-5-1550-HPd |
| Type | Fixed Narrowband | Fixed Narrowband | Adjustable Narrowband | Adjustable Narrowband | Tandem Fixed Narrowband | Adjustable Narrowband |
| Polarizer Typee | Very Low Power (VLP) | Very Low Power (VLP) | High Power (HP) | Very Low Power (VLP) | Very Low Power (VLP) | High Power (HP) |
| Center Wavelength | 1550 nm | 1550 nm | 1550 nm | 1550 nm | 1550 nm | 1550 nm |
| Tuning Range | N/A | N/A | 1510 - 1590 nm | 1510 - 1590 nm | N/A | 1510 - 1590 nm |
| Operating Range | 1500 - 1600 nm | 1500 - 1600 nm | 1500 - 1600 nm | 1500 - 1600 nm | 1500 - 1600 nm | 1500 - 1600 nm |
| Transmissionf | 95% | 95% | 92% | 95% | 85% | 92% |
| Isolationf | 36 dB (Min) 40 dB (Typ.) |
38 dB (Min) 43 dB (Typ.) |
38 dB (Min) 42 dB (Typ.) |
38 dB (Min) 42 dB (Typ.) |
60 dB (Min) | 38 dB (Min) 42 dB (Typ.) |
| Performance Graph (Click for Details) |
 |
 |
 |
 |
 |
 |
| Max Beam Diameterg | 1.6 mm | 2.3 mm | 2.3 mm | 3.6 mm | 3.6 mm | 4.7 mm |
| Max Powerh | 0.2 W | 0.4 W | 4 W | 1.2 W | 2.4 W | 15 W |
| Max Power Density | Blocking:i 25 W/cm2 Transmission:i 100 W/cm2 |
Blocking:i 25 W/cm2 Transmission:i 100 W/cm2 |
250 W/cm2 | Blocking:i 25 W/cm2 Transmission:i 100 W/cm2 |
Blocking: 50 W/cm2 | 250 W/cm2 |
| Compatible Mounting Adaptersj |
N/A | H1C SM1B2 SM087RCk (SM087RC/M) |
CP36 SM1RCl (SM1RC/M) SM1TC SM2A21 |
|||
