Thorlabs 索雷博 IOT-H-1550A 光纤隔离器
IOT-H-1550A - 双级光纤隔离器，1550 nm，单模，FC/APC接头
红外单模光纤隔离器(1290 - 2010 nm)
| Selection Guide for Isolators (Click Here for Our Full Selection) |
||
|---|---|---|
| Fiber Isolators | ||
| Spectral Region | Wavelength Range | Fiber Type |
| Visible | 650 - 670 nm | SM |
| NIR | 770 - 1060 nm | SM |
| PM | ||
| Nd:YAG | 1064 nm | SM |
| PM | ||
| IR | 1290 - 2010 nm | SM |
| PM | ||
| Fiber Isolators for Broadband SLDsa | ||
| Free-Space Isolators | ||
| Custom Isolators | ||
定制隔离器
- 可定制波长、孔径、最大功率、外壳、偏振器和工作温度
- 与标准产品相似的定价
- 强大的OEM能力
- 请联系技术支持techsupport-cn@thorlabs.com或查看我们的定制隔离器页面

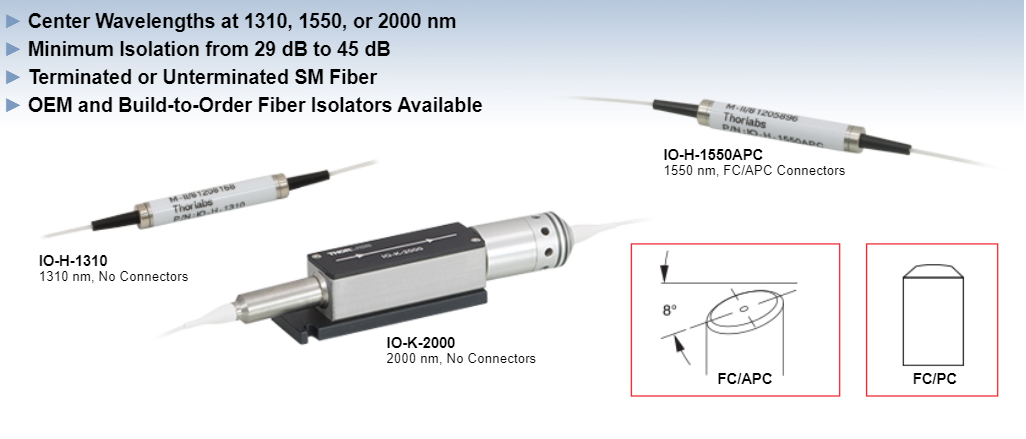

特性
- 最小化光学系统中的反射反馈
- 工作波长范围为1290 - 1330 nm、1530 - 1570 nm、1535 - 1565 nm或1990 - 2010 nm
- 隔离器两端内置光纤长度为0.8至1 m
- 可选带2.0 mm窄键FC/PC或者FC/APC接头或者裸光纤
- 设计用于连续波应用
- 每个装置都经过单独测试
- 可定制隔离器(请查看定制隔离器标签)
光纤隔离器可以保护光源不受背向反射和信号的影响，因背向反射光和信号会引起强度噪声和光损伤。光隔离器又称作法拉第隔离器，是一种磁光器件，可优先传输正向光，同时吸收或偏移反向传输的光(查看下方示意图)。关于法拉第隔离器的工作原理说明请查看隔离器教程标签。
Click for Details
单级、偏振无关隔离器的示意图。光偏离从入射路径，并被外壳挡住。更多详情以及与双级隔离器的对比请查看隔离器教程标签。点击示意图可显示偏振态。
与单级隔离器相比，IOT-H-1550A双级隔离器包含额外的法拉第旋转器、半波片和双折射光束偏移器，可实现更大的隔离。
本页出售的Thorlabs偏振无关红外隔离器兼容单模(SM)光纤。相比之下，我们的偏振相关红外隔离器设计用来连接保偏(PM)光纤。我们的高功率型号采用特种光纤制造并经过端面处理以提高最大功率。每个隔离器两端内置长度为0.8 m至1 m的光纤，且设备上还具有指示传输方向的箭头。另外，所有隔离器在发货前都经过测试以确保其符合规格要求，每个序列部分都带有完整的测试报告。
Thorlabs还生产自由空间隔离器和设计用于红外波段的光纤隔离器。请使用上方的Selection Guide表格获取更多信息。如果未找到适合您应用的隔离器，请查看定制隔离器标签了解我们的定制选项，或联系技术支持techsupport-cn@thorlabs.com。
偏振无关光纤隔离器，1310 nm，带单模光纤
IO-H-1310x简化机械制图
| Click Image to Enlarge |  |
| Item # | IO-H-1310 IO-H-1310APC IO-H-1310FC |
| Polarization | Independent |
| Fiber Type | SM |
| Isolator Design | Single Stage |
| Center Wavelength | 1310 nm |
| Operating Range | 1290 - 1330 nm |
| Max Powera,b (Without Connectors) |
≤300 mW (CW)c |
| Isolationd | 29 dB (Min) |
| Performance Graph (Click for Plot) |
 |
| Insertion Loss (Without Connectors) | 0.70 dB (Max) |
| Polarization Dependent Loss (PDL) | ≤0.15 dB |
| Return Loss (Input/Output) | ≥55/50 dB |
| Fiber | SMF-28e+ |
偏振无关光纤隔离器，1550 nm，带单模光纤
| Click Image to Enlarge |  |
 |
 |
 |
| Item #a | IO-H-1550 IO-H-1550APC IO-H-1550FC |
IOT-H-1550A | IO-F-1550 IO-F-1550APC |
IO-K-1550 |
| Polarization | Independent | Independent | Independent | Independent |
| Fiber Type | SM | SM | SM | SM |
| Isolator Design | Single Stage | Dual Stage | Single Stage | Single Stage |
| Center Wavelength | 1550 nm | 1550 nm | 1550 nm | 1550 nm |
| Operating Range | 1530 - 1570 nm | 1535 - 1565 nm | 1530 - 1570 nm | 1530 - 1570 nm |
| Max Powerb, c (Without Connectors) |
300 mW (CW)d | 300 mW (CW)d | 5 W (CW)d | 10 W (CW)e |
| Isolationf | 29 dB (Min) | 45 dB (Min) 55 dB (Peak) |
35 dB (Min) 36 dB (Typ.) |
35 dB (Min) 36 dB (Typ.) |
| Performance Graph (Click for Plot) |
 |
 |
 |
 |
| Insertion Loss (Without Connectors) | 0.7 dB (Max) | ≤0.85 dB | 0.6 dB (Typ.) 0.8 dB (Max) |
0.9 dB (Typ.) 1.2 dB (Max) |
| Polarization Dependent Loss (PDL) | ≤0.15 dB | < 0.10 dB | ≤0.20 dB | ≤0.25 dB |
| Return Loss | ≥55/50 dB (Input/Output) |
>55/50 dB (Input/Output) |
≥50 dB | ≥50 dB |
| Fiber | SMF-28e+ | SMF-28 Ultra | SMF-28e+ | SMF-28e+ |
偏振无关光纤隔离器，2000 nm，带单模光纤
| Click Image to Enlarge |  |
 |
| Item #a | IO-F-2000 | IO-K-2000 |
| Polarization | Independent | Independent |
| Fiber Type | SM | SM |
| Isolator Design | Single Stage | Single Stage |
| Center Wavelength | 2000 nm | 2000 nm |
| Operating Range | 1990 - 2010 nm | 1990 - 2010 nm |
| Max Powerb,c (Without Connectors) |
3 W (CW)d | 10 W (CW)e |
| Isolationf | 28 dB (Min) 30 dB (Typ.) |
28 dB (Min) 30 dB (Typ.) |
| Performance Graph (Click for Plot) |
 |
 |
| Insertion Loss | 0.9 (Typ.) 1.0 dB (Max) |
1.6 dB (Typ.) 1.6 dB (Max) |
| Polarization Dependent Loss (PDL) | ≤0.20 dB | ≤0.20 dB |
| Return Loss | ≥50 dB | ≥50 dB |
| Fiber | SM2000 | SM2000 |
