Thorlabs 索雷博 IO-J-1050APC 光纤隔离器

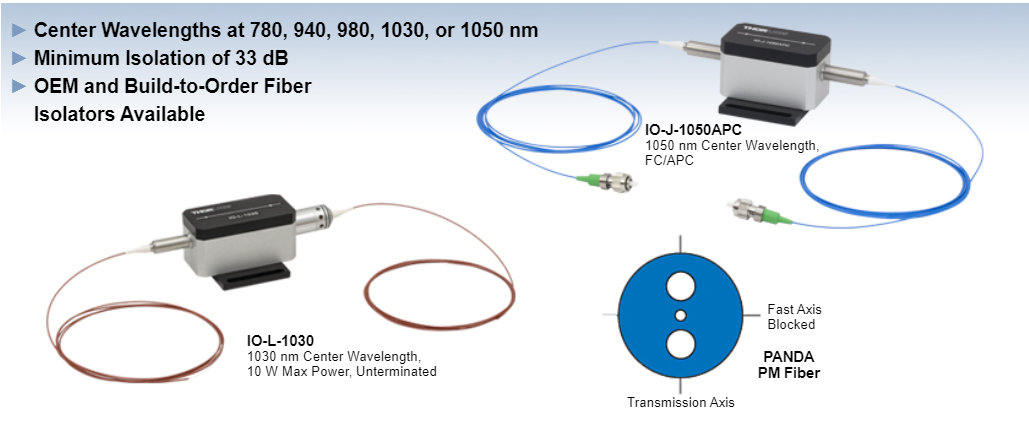

IO-J-1050APC - 光纤隔离器，1050 nm，保偏，FC/APC
近红外光纤隔离器，带保偏光纤(770 - 1060 nm)
| Selection Guide for Isolators (Click Here for Our Full Selection) |
||
|---|---|---|
| Fiber Isolators | ||
| Spectral Region | Wavelength Range | Fiber Type |
| Visible | 650 - 670 nm | SM |
| NIR | 770 - 1060 nm | SM |
| PM | ||
| Nd:YAG | 1064 nm | SM |
| PM | ||
| IR | 1290 - 2010 nm | SM |
| PM | ||
| Fiber Isolators for Broadband SLDsa | ||
| Free-Space Isolators | ||
| Custom Isolators | ||
特性
- 最大程度减少进入光学系统的反馈
- 五种工作波长，范围在770和1060 nm之间
- 隔离器每一侧都内置了0.8 m至1 m的光纤
- 标准版本带有2.0 mm窄键FC/APC接头，或者无接头
- 最大功率3 W或10 W(CW)
- 每个产品都经过单独测试
光纤隔离器可以保护光源，防止其受到向反射和信号的影响，避免引起强度噪声和光学损伤。光学隔离器，亦称为法拉第隔离器，是一种磁光器件，能够完美地使光波前向传播，同时对背向传播的光波进行吸收或改变其传播方向(请参看下面的示意图)。请参看隔离器教程标签了解法拉第隔离器工作原理。
Click to Enlarge
反向传播的光被输入偏振器阻碍。如需了解更多信息，请参看隔离器教程标签。
带FC/APC接头的隔离器具有带8°角的插芯。
Thorlabs在本页出售的偏振相关近红外隔离器兼容保偏(PM)光纤。相对而言，我们的偏振无关近红外隔离器则设计用来连接单模(SM)光纤。我们的高功率器件采用一种特殊设计的光纤端面加工流程进行构建，能够提高最大功率值。隔离器的两端都连有一根长0.8米至1米的光纤，隔离器上标有一个箭头，指向光透射方向。此外，每个隔离器在发货前都经过测试，保证其符合我们的规格。每个部件我们都会提供一份完整的测试报告。
Thorlabs还生产自由空间隔离器和用于红外波段的隔离器。请参看上面的Selection Guide表格了解更多信息。如果您未找到适合您应用的隔离器，请参考定制隔离器标签了解定制信息，或直接联系技术支持。
偏振相关隔离器，1050 nm，带保偏光纤
Click for Details
IO-J-1050(APC)简化的机械图纸
Click for Details
IO-L-1050简化的机械图纸
| Click Image to Enlarge |  |
 |
| Item # | IO-J-1050 IO-J-1050APCa |
IO-L-1050 |
| Polarization Dependence | Fast Axis Blocked | Fast Axis Blocked |
| Fiber Type | PM | PM |
| Center Wavelength | 1050 nm | 1050 nm |
| Operating Range | 1040 - 1060 nm | 1040 - 1060 nm |
| Max Powerb,c (Without Connectors) |
3 W (CW)d | 10 W (CW)e |
| Isolationf | 33 dB (Min) 37 dB (Typ.) |
33 dB (Min) 35 dB (Typ.) |
| Performance Graph (Click for Plot) |
 |
 |
| Insertion Loss (Without Connectors) |
1.0 dB (Typ.) 1.2 dB (Max) |
1.0 dB (Typ.) 1.2 dB (Max) |
| Polarization Extinction Ratio (PER) | ≥20 dB | ≥17 dB |
| Return Loss | ≥50 dB | ≥50 dB |
| Fiber | PM980-XP | PM980-XP |
