Thorlabs 索雷博 IO-L-1064 光纤隔离器
IO-L-1064 - 光纤隔离器，1064 nm，保偏，10 W，无接头
Nd:YAG光纤隔离器，带保偏光纤(1064 nm)
| Selection Guide for Isolators (Click Here for Our Full Selection) |
||
|---|---|---|
| Fiber Isolators | ||
| Spectral Region | Wavelength Range | Fiber Type |
| Visible | 650 - 670 nm | SM |
| NIR | 770 - 1060 nm | SM |
| PM | ||
| Nd:YAG | 1064 nm | SM |
| PM | ||
| IR | 1290 - 2010 nm | SM |
| PM | ||
| Fiber Isolators for Broadband SLDsa | ||
| Free-Space Isolators | ||
| Custom Isolators | ||
特性
- 将对光学系统的反馈最小化
- 工作波长范围为1054 - 1074 nm或1059 - 1069 nm
- 两端的熊猫式保偏光纤长度为0.8米至1米
- 可选带2.0 mm窄键FC/APC接头，或无端接头的版本
- 为连续波应用设计
- 每个产品都经过单独测试
光纤隔离器可以保护光源，防止其受到后向反射和信号的影响，避免引起强度噪声和光学损伤。光学隔离器，亦称为法拉第隔离器，是一种磁光器件，能够完美地使光波前向传播，同时对背向传播的光波进行吸收或改变其传播方向（请参看下面的示意图）。请参看隔离器教程标签了解法拉第隔离器工作原理。
偏振相关隔离器示意图
IO-G，IO-J，IOT-J，IO-L隔离器：反向的光传播被输入偏振器阻挡。更详细的信息，请参看隔离器教程标签。
Thorlabs下方出售的偏振相关隔离器具有保偏(PM)光纤。相对而言，我们的偏振无关Nd :YAG隔离器则设计用来连接单模（SM）光纤。我们的高功率器件采用一种特殊设计的光纤端面加工流程进行构建，能够提高最大功率值。隔离器的两端都连有一根至少长0.8米的光纤，隔离器上标注有一个箭头，指向光透射方向。此外，每个隔离器在发货前都经过测试，保证其符合我们标注的规格，针对每个部件我们会提供一份完整的测试报告。
Thorlabs还生产自由空间隔离器和为红外范围设计的光纤隔离器。请参看上面的Selection Guide表格了解更多信息。如果您未找到合适您应用的隔离器，请参考定制隔离器标签了解我们按订单生产的相关信息，或直接联系技术支持。

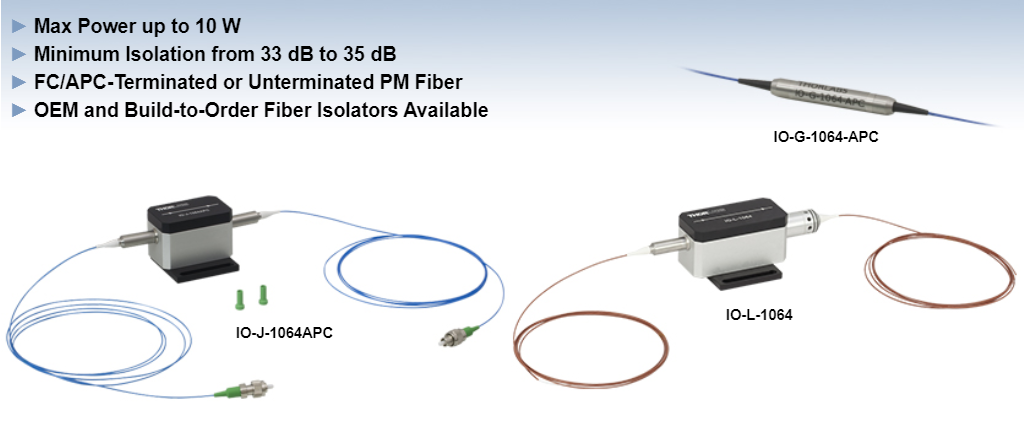

保偏光纤隔离器，1064 nm
| Click Image to Enlarge |  |
 |
 |
| Item # | IO-G-1064 IO-G-1064-APCa |
IO-J-1064 IO-J-1064APCa |
IO-L-1064 |
| Polarization Dependence | Independent | Fast Axis Blocked | Fast Axis Blocked |
| Fiber Type | PM | PM | PM |
| Center Wavelength | 1064 nm | 1064 nm | 1064 nm |
| Operating Range | 1059 - 1069 nm | 1054 - 1074 nm | 1054 - 1074 nm |
| Max Powerb,c (Without Connectors) |
300 mW (CW)d | 3 W (CW)d | 10 W (CW)e |
| Isolationf | 35 dB (Min) | 33 dB (Min) 40 dB (Typ.) |
33 dB (Min) 35 dB (Typ.) |
| Performance Graph (Click for Plot) |
 |
 |
 |
| Insertion Loss | 1.8 dB (Max) (IO-G-1064) 2.1 dB (Max) (IO-G-1064-APC) |
1.0 dB (Typ.) 1.0 dB (Max) |
1.2 dB (Typ.) 1.3 dB (Max) |
| Polarization Extinction Ratio (PER) | ≥20 dB (IO-G-1064) ≥18 dB (IO-G-1064-APC) |
≥20 dBg | ≥17 dB |
| Return Loss | ≥50 dB (IO-G-1064) ≥45 dB (IO-G-1064-APC) |
≥50 dBg | ≥50 dB |
| Fiber | Fujikura SM98-PS-U25A | PM 980/1064 | PM980-XP |
