TGC100B - 空的玻璃气体池，带螺纹端，长100 mm，两个垂直充气管
空的玻璃气体池，带螺纹端
特性

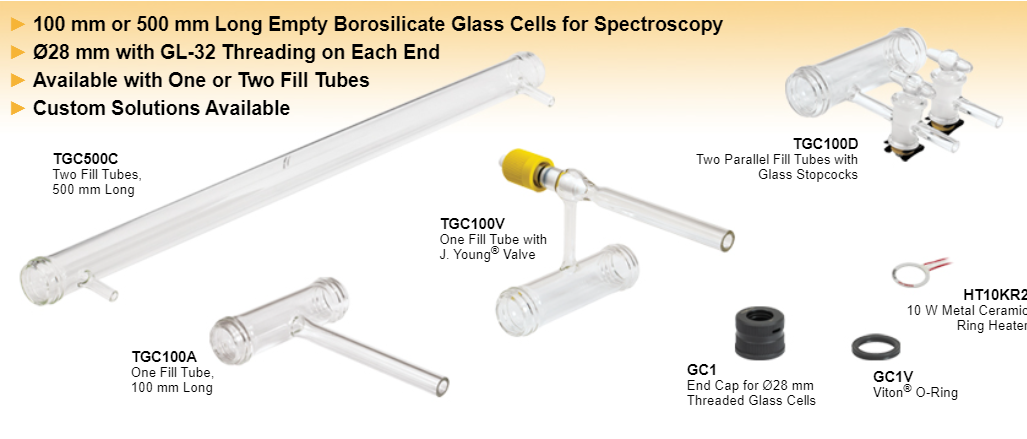

- 100 mm玻璃气体池，用于光谱应用
- 提供带一根管或两根管的版本，前者用于填充材料，后者用于维持流动
- 单根充气管的气体池还有带J. Young®调节阀的版本，以进行密封
- 还提供两个相互平行的充气管版本，带玻璃旋塞，以进行密封
- 500 mm玻璃气体池，用于光谱应用
- 提供两个相互平行的充气管版本，用于维持流动
- 两端包含GL-32螺纹，可以安装窗片，窗片可互换
- 提供定制设计和生产服务(请联系技术支持techsupport-cn@thorlabs.com)
- Ø25 mm气体池兼容各类玻璃气体池加热器
这些空的硼硅酸盐玻璃气体池两端具有GL-32外螺纹，用于配合GC1螺纹端帽安装Ø25 mm或Ø1英寸平窗片(3 - 5 mm thick)，如下方示意图所示。将窗片安装在末端之后，可以给气体池填充特定原子元素或分子化合物的蒸汽，从而展开光谱分析。用户提供的光谱级光源可与窗片材料的透过特性相匹配。如下表，我们还提供带螺纹的不锈钢气体池和空的气体池，用于光谱应用。如右侧视频所示，可以根据要求生产定制气体池，包括定制不同的气体池长度、气体池直径或充气管配置。咨询请联系技术支持techsupport-cn@thorlabs.com。
气体池带有一个或两个充气管。密封气体池时单个充气管比较好用，维持恒定气流时两个充气管的气体池比较合适。我们还提供带一个充气管和一个J. Young®调节阀的空气体池，以通过高真空的无脂旋塞密封气体池(详情请看右上图)。外径1/2英寸的充气管兼容Ø1/2英寸压接配件，如真空密封标签所示。GC1端帽和GC1V O形圈会把光学元件的通光孔径限制在0.79英寸。
每个气体池都由硼硅酸盐玻璃制成。这是一种不易碎裂的坚固材料，并在350 nm至2200 nm具有高透射率。本页面的所有气体池经过正确组装都可以兼容低于10-7 Torr的真空环境，并可以承受最高5 psi的压力。这些气体池成型后会先经过超声波清洗，再进行丙酮冲洗。接着，将气体池连接到真空系统，测试真空泄漏。发货时气体池并未真空密封；所以在真空装置中使用气体池时，我们建议用户先遵循相应步骤清洁气体池。
这些气体池常用于光谱应用，比如可调谐激光器校准、激光频率稳频和波长计校准。有关用于吸收光谱的概述，请参考应用标签。我们还提供用于气体吸收光谱应用的紧凑型和Herriott多通气体池，以及预填充密封的参比池和乙炔参比池。
安装&加热选项
这些气体池可以安装在我们的V形压块安装座中，这些安装座有标准版、可调版或兼容Ø1.5英寸接杆版。请注意确认气体池直径兼容安装座。一个VBC1(/M)可安装接杆的绑带夹具可用于安装一个TGC100C或TGC100D气体池，不会产生划痕。VBC2(/M)可安装接杆的绑带夹具提供分布的夹持力，非常适合夹持玻璃气池，不会产生划痕，而且两根绑带之间有空隙，可容纳气池的充气管。带螺纹端的气体池可以用HT10KR2环形加热器加热，这个加热器可以直接安装在带螺纹的端帽中，如右图所示。HT10K和TLK-H电阻箔片加热器可借助于背胶贴合气体池外部加热。
*J. Young®是GPE Scientific的注册商标。Viton®是DuPont的注册商标。
空的玻璃气体池，Ø28 mm，带螺纹端，一个充气管
| Specifications | ||
|---|---|---|
| Item # | TGC100A | TGC100V |
| Fill Tubes | One | One |
| Valve Type | N/A | J. Young® |
| Cell Length | 100.0 ± 3 mm | |
| Cell Diameter | Ø28.0 ± 0.5 mm | |
| Pressure @ 25 °C | < 10-7 Torr to 5 psi | |
| Fill Tube Outer Diameter | 0.50" (12.7 mm) | |
| Cell Substrate | Uncoated Borosilicate | |
| Diagram (Click to View) |  |
 |
- 一个充气管，带或不带J. Young®调节阀
- 长为100 mm空的硼硅酸盐气体池
- Ø28 mm玻璃主体，两端带GL-32外螺纹
- 适用于样品分离
这些Ø28 mm空的硼硅酸盐玻璃气体池两端带螺纹，不带窗片。使用两个下方出售的GC1聚对苯二甲酸丁二醇酯(PBT)端帽可以安装Ø25 mm或Ø1英寸的平窗片(厚度3 - 5 mm)。
如果是将样品填入气体池并进行密封测量，则适合使用带单个充气管的玻璃气体池。气体样品可以采用管线密封，或使用气体池通过集成在充气管中的J. Young®调节阀密封。J. Young®调节阀有一个可伸缩的无脂PTFE旋塞阀，用于维持高真空环境。黄色旋钮可以拧紧，以在充气管的T形结前形成密封；它也可以彻底拧松，以便清洁。
空的玻璃气体池，Ø28 mm，带螺纹端，两个相互平行的充气管
| Specifications | |||
|---|---|---|---|
| Item # | TGC100C | TGC500C | TGC100D |
| Fill Tubes | Two at 0° | ||
| Valve Type | N/A | Two Glass Stopcocks | |
| Cell Length | 100.0 ± 3 mm | 500.0 ± 3 mm | 100.0 ± 3 mm |
| Cell Diameter | Ø28.0 ± 0.5 mm | ||
| Pressure @ 25 °C | < 10-7 Torr to 5 psi | ||
| Fill Tube Outer Diameter | 0.31" (8.0 mm) | ||
| Cell Substrate | Uncoated Borosilicate | ||
| Diagram (Click to View) |  |
 |
 |
- 两个充气管相互平行
- 长为100 mm或500 mm空的硼硅酸盐气体池
- Ø28 mm玻璃主体，两端带GL-32外螺纹
- 100 mm气体池提供带玻璃旋塞的版本
这些Ø28 mm空的硼硅酸盐玻璃气体池两端带螺纹，不带窗片。使用两个下方出售的GC1聚对苯二甲酸丁二醇酯(PBT)端帽可以安装Ø25 mm或Ø1英寸的平窗片(厚度3 - 5 mm)。
这些气体池具有两个平行的充气管，包含带玻璃旋塞和不带玻璃旋塞的版本。集成在TGC100D玻璃气体池中的玻璃旋塞是无脂的，适合高真空应用。
