Thorlabs 索雷博 KF16G25E 法兰转

KF16G25E - KF16法兰转 G1/4英寸直螺纹转接件

Herriott气体池，用于多光程吸收光谱学

概述
规格
曲线图
入门指南
应用
损伤阈值
反馈

Click to Enlarge
每个安装板上的接口以光束注入角倾斜设计，以便对准。详情请看入门指南标签。

应用

吸收光谱学
呼吸或工艺气体分析
环境监测
医学诊断
仪器校准
燃烧过程

Click to Enlarge
每个Herriott气体池都有带角度的光学接口，有助于对准气体池；详情请查看上方入门指南标签。图中，我们的连接笼杆和ERSCB-P4转接件将带角度的输出耦合至安装在平台上的30 mm笼式系统的直角光学调整架中。

特性

Herriott多光程气体吸收池，加强光谱测量中的气体吸收
Ø2英寸凹面镜，镀有中红外加强型金膜
Ø1/2英寸氟化钙平行端楔形窗口片(用户可更换)
每个气体池都经过单独的压力和泄漏测试
工作压力：10^-4 Torr - 2 atm
气体接口：Ø1/4英寸或Ø6 mm Swagelok^®管接头
气体泄漏率：< 10^-5 Torr·L/s
兼容Thorlabs的FiberPort准直器、30 mm笼式系统和Ø1英寸透镜套管
定制带其他窗口、反射镜镀膜、气体接口或不锈钢气体池，请联系技术支持techsupport-cn@thorlabs.com

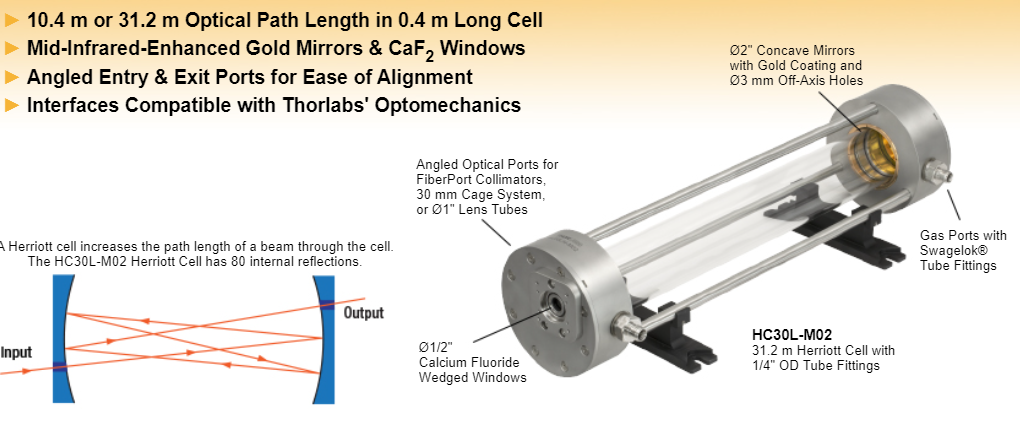

Thorlabs的Herriott气体池结构紧凑，能够在气体吸收光谱应用中提供长光程。这些Herriott多通气体池具有10.4 m或31.2 m光程，带有镀有保护层金膜的凹面镜，用于加强中红外波段的性能。每个气体池有两个气体连接端口，既可用于静压配置，又可用作流动池。所有Herriott气体池经过单独的真空和泄漏测试，以满足指定的规格。每端的光学孔径具有安装板，以便安装和对准Thorlabs的多种光机器件。如需定制带其他窗口、反射镜镀膜、气体接口或不锈钢管代替玻璃管的Herriott气体池，请联系技术支持techsupport-cn@thorlabs.com。

Herriott多光程气体吸收池

这些长光程吸收气体池通常被称为Herriott气体池，主要用于微弱痕量气体吸收光谱应用，比如环境监测、燃烧过程、医学诊断以及基础原子和分子物理学。与其他长光程吸收池(如White池)相比，Herriott气体池在小扰动环境下更加稳定。Herriott气体池的主要优势是在紧凑的设计中提供相对较长的吸收光路，且比高精细光学腔(通常需要空间模式匹配、精确的光学对准或共振激发)简单得多。更多有关Herriott气体池的基本工作原理，请看Herriott气体池反射镜页面，以及上方应用标签中的三个应用实例。我们也提供1 m或3.2 m光程的小型多通气体池。

气体接口

每个Herriott气体池带有两个气体连接端口。如果不用作流动池配置，那么第二个气体端口就可用于将压力计或其他类似装置连接到气体池。气体连接端口配有标准的Swagelok不锈钢管公接头。我们英制气体池的管接头用于1/4英寸外径的管子，而公制汽池的管接头用于6 mm外径的管子。

可以断开管接头，以便操作气体池外壳中的G1/4"平行内螺纹接头。KF16G25E KF16法兰转接件(下面单独出售)使Herriott气体池可以连接到KF16真空组件。此外，英国标准平行管道(BSPP)管道可直接连接到螺纹母接头。请注意，如果最终用户更换或调整管接头，则无法保证泄漏率。如您不确定如何将气体池连接到已有的真空或供气系统，请联系技术支持techsupport-cn@thorlabs.com。

带角度的光学接口

Herriott多光程气体吸收池两端孔径带有安装板，兼容Thorlabs的FiberPort准直器、30 mm笼式系统和Ø1英寸透镜套管。每个安装板的表面在生产时使之垂直于标称光路，从而简化对准；详见规格标签。有关使用这些安装特性的详情，甚至使用不直接接触气体池的自由空间光学元件操作气体池的信息，请参看上方的入门指南标签。请注意，我们的31.2 m气体池设计使得刻字端的光学输入和光学平台平行。另一端具有在水平和垂直方向上的角度偏移的光束传播方向。请点击下面的文档图标()获取详细信息。
