DSH20F - 1 mL培养皿，Ø20 mm x 6 mm，熔融石英
便携式拉曼光谱仪，编码孔径(Coded-Aperture)
| Key Specificationsa | ||
|---|---|---|
| Excitation Beam Diameterb | 2.0 mm | |
| Signal-to-Noise Ratio (SNR)c | 700:1 (Typical) >300:1 (Min) |
|
| Detection Range(s) |
RASP1 | 500 to 1800 cm-1 @ 785 nm Excitation |
| RASP2 | 500 to 1800 cm-1 @ 785 nm Excitation 2600 to 3700 cm-1 @ 680 nm Excitation |
|
| Spectral Resolution (FWHM) |
RASP1 |
< 9.7 cm-1 @ 500 cm-1 |
| RASP2 |
< 9.7 cm-1 @ 500 cm-1 |
|
| Slit Width (Aperture Size) | 2.3 mm x 3.2 mm | |
特性
- 便携式拉曼光谱仪
- Ø2.0 mm光束直径实现大视场，适合研究不均匀的样品
- 内部激光器用于分析指纹区和高频区
- RASP1光谱仪：指纹区(500到1800 cm-1)
- RASP2光谱仪：指纹区和高频区(2600到3700 cm-1)
- 2.3 mm x 3.2 mm大编码孔径(Coded-Aperture)输入(详情请看编码孔径标签)
- 根据NIST标准出厂校准强度；聚苯乙烯片和内部氖灯用于波长/波数校准
- 使用ThorRaman软件(见软件标签)记录和分析光谱
- 自动执行样品成分分析，一次最多分析四种成分
- 包含样例物质库
- 支持创建自定义库
- RASPA1配件套件(单独提供)包含样品容器和放置架，以实现最佳拉曼散射
应用
- 未知物质鉴定
- 化学成分分析
- 质检(药品、食品等)
- 定期监测生产现场的化学流程
Thorlabs的便携式拉曼光谱仪采用我们创新的编码孔径(Coded Aperture)技术，采样区域可达约Ø2 mm。测量值在这个区域上取平均，因此非常适合研究不均匀的样品。通过编码孔径技术，可对样品实现低激光功率密度探测，且具有高信噪比(700:1)。更多信息，请参考编码孔径标签。RASP1光谱仪集成785 nm激光器，能够分析指纹区(500到1800 cm-1)的化学结构，而集成双激光器的光谱仪RASP2不仅能分析指纹区(500到1800 cm-1)，还能分析高频区(2600到3700 cm-1)。
与传统的狭缝光谱仪相比，这些光谱仪可以从更大的采样量中获得拉曼光子平均数，因此非常适合分析复杂的混合物。测得的光谱是采样量中各种分子的发射光谱(荧光、拉曼等)组合。可在预记录的数据库中选择最多四条谱线，线性组合并改变它们之间的比率，找到接近测量光谱的组合，从而确定样品可能的组成成分。使用软件和光谱仪，用户在几分钟内就可以创建自己的物质库。随附的RPC聚苯乙烯片校准激光波长；内部氖灯可以验证光谱仪性能。
RASPA1样品配件套件单独提供，包含各种熔融石英或熔融晶体石英的样品容器，以及用于对准样品，以便实现最佳拉曼散射和探测的放置架。套件随附的容器放置架、比色皿支架和粉末状样品漏斗都由坚固的PA 2241 FR聚酰胺制成。其他样品容器也可以单独提供。Thorlabs还提供表面增强拉曼光谱(SERS)基底(下方单独出售)，可与便携式拉曼光谱仪配合使用以将拉曼信号增强几个量级。
软件
ThorRaman软件用于记录拉曼光谱并基于样品分子库进行分析;一次可以分析包含最多四种成分的样品。随附一个样例库，可以使用软件创建自定义库。样例库中的物质包含完整的文档，比如采集参数和上次系统校准日期。基线减法和曝光时间(通常为1至20秒)等采集参数由软件自动执行，易于使用。更多有关拉曼软件套件的信息，请看软件标签。
Click to Enlarge
ThorRaman软件可以轻松采集拉曼光谱，并包含自动分析功能。此处显示的是样例库中氟化钙的指纹区光谱(蓝线)，叠加在使用RASP2光谱仪采集的氟化钙样品测量光谱上(红线)。
Click to Enlarge
扑热息痛(对乙酰氨基酚)是退烧的常用药物。这里显示的是扑热息痛的指纹区和高频区光谱：蓝线代表样例库中的物质属性，红线代表使用RASP2光谱仪获得的测量光谱。
Click to Enlarge
光谱分析显示将测量的峰值分配给所选库的组成成分。可以分析包含最多四种成分的样品。
便携式拉曼光谱仪，编码孔径
推荐的配件(单独出售)
- RASPA1样品配件套件
有关光谱仪和RASPA1套件随附物品的完整清单，请看发货清单标签。
Click to Enlarge

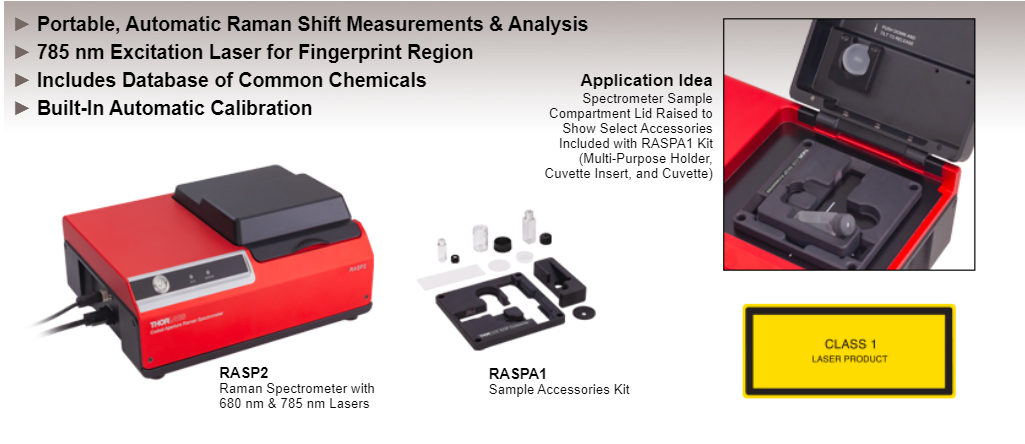

图示为光谱仪的样品室中放着RASPA1配件套件里随附的容器放置架和5 mL熔融石英小瓶
- 成像光谱仪，带2.3 mm x 3.2 mm编码孔径
- 集成激发激光器
- RASP1光谱仪：785 nm激光器(指纹区)
- RASP2光谱仪：785 nm & 680 nm激光器(指纹区和高频区)
- 根据NIST认证的多项式(NIST SRM2241)校正幅度
- 使用附带的RPC聚苯乙烯片和内部氖灯校准波长/波数
- 样品室易于清洁
RASP系列拉曼光谱仪是一种便携式系统，非常适合探测低强度拉曼信号。我们提供两种型号：RASP1光谱仪包含785 nm激光器，用于指纹区(500 cm-1到1800 cm-1)，而RASP2光谱仪还包含680 nm的补充激光器，用于高频区(2600 cm-1到3700 cm-1)。除了集成的激光器，每个系统还包含基于体全息光栅的成像光谱仪和可以提高光通量的大编码孔径输入。安全互锁设计可以防止暴露在内部的4级激光器中，从而将系统的激光等级降到1级。
软件
这些光谱仪通过ThorRaman软件记录光谱，此软件可以从ThorRaman软件页面下载。有关推荐的系统配置信息，请看软件标签。每个系统发货时随附一根USB 3.0线缆，用于连接系统与PC(不附带)。系统通过随附的12 VDC电源供电。
幅度校正 & 校准
光栅和探测器等光谱仪组件具有与波长相关的效率。为了补偿这一点，这些光谱仪基于NIST SRM2241认证的标准在厂经过幅度校正，以确保获得的光谱和自定义库与外部数据和其他RASP系列光谱仪的兼容性。使用附带的RPC聚苯乙烯片和内部氖灯进行校准。
样品容器和配件套件
较小的固体样品可以直接放置在样品窗口。由于液体和粉末可能会污染系统，因此必须使用玻璃容器。RASPA1配件套件(下面单独出售)包含多种熔融石英和晶体石英容器，以及聚酰胺放置架，用于在探测区域内定位和对准样品，以实现最佳拉曼散射和探测。其他容器也可以在下面单独购买。
如要清洁样品室内部，请使用稍微湿润的布擦拭，如有必要，可以使用少量肥皂。请勿使用过量液体，因为可能会污染系统内部。
样品容器和配件
| RASPA1 Accessory Kit Contents | ||
|---|---|---|
| Item # | Callouta | Description |
| VFS1512 | 1 | 1.5 mL Vial, Ø12 mm, Fused Silica |
| VFS5021 | 2 | 5 mL Vial, Ø20.5 mm, Fused Silica |
| CV10Q35FEPb | 3b | 3.5 mL Cuvette, Synthetic Quartz Glass |
| MS10FS | 4 | Microscope Slide, 1 mm Thick, Fused Silica |
| PLF1016 | 5 | Ø1" Glass Plate, 1.6 mm Thick, Fused Silica |
| DSH20F | 6 | 1 mL Petri Dish, Ø20 mm x 6 mm, Fused Silica |
| - | 7 | Four-Orientation Container Holderc |
| - | 8 | Sample Funnel Insertc |
| - | 9 | Cuvette Holder Insertc |
Click for Details
容器放置选项
- RASPA1配件套件包含样品容器和放置架
- 样品容器由熔融石英或合成石英玻璃制成
- 放置架和漏斗插件由PA 2241 FR聚酰胺制成
- 样品容器还可以单独购买
- CV10Q35FEP比色皿以1包2个出售
RASPA1样品容器配件套件包含右表中列出的这些物品。其中的四方向容器放置架、比色皿支架插件和样品漏斗插件(都是由坚固的PA 2241 FR聚酰胺制成)可以安装在上面所售光谱仪的样品室中。如果方向恰当(详见左图或光谱仪手册)，大放置架可以将容器直接定位在正确的对准位置，以实现最佳激发和拉曼散射探测。
或者，此处提供了空白样品放置架模板的图纸文件，可作为参考来设计和3D打印拉曼系统自定义样品架。切口表示激光束路径，即在给样品容器创建切口时指示最佳的放置位置。
每个玻璃容器和配件均由熔融石英或合成石英玻璃制成，可以单独购买。熔融石英小瓶和比色皿随附盖子里的隔板由PTFE制成。
更换用的校准样品
- RPC Ø1英寸聚苯乙烯片：每个RASP系列光谱仪中随附聚苯乙烯片的替代品
- RPB聚苯乙烯块：比色皿形状系数的备用校准样品
RPC聚苯乙烯片和RPB聚苯乙烯块可作为RASP系列拉曼光谱仪中更换用的校准样品。每个RASP系列拉曼光谱仪随附1块RPC聚苯乙烯片。
表面增强拉曼光谱(SERS)基底
| Key Specifications | |
|---|---|
| SERS Active Material | Gold |
| Active Area |
4.3 mm x 4.3 mm |
| Laser Wavelength (Recommended) | 785 nm |
| Minimum Power Densitya (Recommended) |
0.1 W/cm2 |
| Lifetimeb (Recommended) | < 6 Months |
| Dimensions (L x W x H) | 4.5 mm x 4.5 mm x 0.5 mm (0.18" x 0.18" x 0.02") |
- 镀金结构化熔融石英基底
- 尺寸：4.5 mm x 4.5 mm x 0.5 mm
- 有源区：4.3 mm x 4.3 mm
- 经过优化，用于785 nm激光激发
- 兼容Thorlabs的便携式拉曼光谱仪和模块化拉曼光谱仪套件
- 可选1包5片装版本
RCT4M表面增强拉曼光谱基底设计用于SERS，以将拉曼散射信号增强几个量级。镀金结构化石英基底使得灵敏度可低至十亿分之几*，与标准拉曼光谱仪相比，可用更低的激光功率测量低浓度样品。
SERS基底经过优化，用于785 nm激光激发，并兼容Thorlabs的便携式拉曼光谱仪。为避免损坏等离子纳米结构和污染仪器，请确保基底的有效表面不与安装面直接接触。有关将基底安装至便携式拉曼光谱仪的更多信息，请联系技术支持techsupport-cn@thorlabs.com。
SERS基底封装在真空密封袋中。为获得最佳性能，此基底建议在真空外6个月内使用。更多信息，请查看表面增强拉曼光谱基底的完整页面。
*灵敏度取决于实验条件，包括分析物、入射激光功率和积分时间。
