Thorlabs 索雷博 LA1134-C-ML 平凸透镜
Thorlabs 索雷博 LA1134-C-ML 平凸透镜 LA1134-C-ML - 平凸透镜，N-BK7，Ø1英寸，SM1螺纹外壳，f = 60 mm，增透膜：1050-1700 nm 平凸透镜，N-BK7，已安装(增透膜：1050 - 1700 nm) 概述 N-BK7 Plano-Convex Spherical Singlets Lens Shape Plano-Convex Substrate Material N-BK7 (Grade A)a AR Coating Range 1050 - 1620 nm or1050 - 1700 nm (-C Coating)b Reflectance OverAR Coating Range (AOI = 0°) Ravg < 0.5% Design Wavelength 587.6 nm or 633 nmb Index of Refraction 1.517 (@ 587.6 nm)1.515 (@ 633 nm) Surface Quality 40-20 Scratch-Dig Surface Flatnessc (Plano Side) λ/2 Spherical Surface Powerc,d(Convex Side) 3λ/2 Surface Irregularityc (Peak to Valley) λ/4 Damage Thresholde 7.5 J/cm2(1524...
分类：
货号：
LA1134-C-ML
分享
描述
Thorlabs 索雷博 LA1134-C-ML 平凸透镜
LA1134-C-ML - 平凸透镜，N-BK7，Ø1英寸，SM1螺纹外壳，f = 60 mm，增透膜：1050-1700 nm
平凸透镜，N-BK7，已安装(增透膜：1050 - 1700 nm)
-
N-BK7 Plano-Convex Spherical Singlets Lens Shape Plano-Convex Substrate Material N-BK7 (Grade A)a AR Coating Range 1050 - 1620 nm or
1050 - 1700 nm (-C Coating)bReflectance Over
AR Coating Range (AOI = 0°)Ravg < 0.5% Design Wavelength 587.6 nm or 633 nmb Index of Refraction 1.517 (@ 587.6 nm)
1.515 (@ 633 nm)Surface Quality 40-20 Scratch-Dig Surface Flatnessc (Plano Side) λ/2 Spherical Surface Powerc,d
(Convex Side)3λ/2 Surface Irregularityc (Peak to Valley) λ/4 Damage Thresholde 7.5 J/cm2
(1524 nm, 10 ns, 10 Hz, Ø0.123 mm)Abbe Number vd = 64.17 Centration < 3 arcmin Clear Aperture Ø1/2" Lenses: >Ø11.05 mm
Ø1" Lenses: >Ø22.86 mm
Ø1.5" Lenses: >Ø34.29 mm
Ø2" Lenses: >Ø45.72 mmFocal Length Tolerance ±1%
特性
- 材料：N-BK7
- 增透膜：1050 - 1620 nm或1050 - 1700 nm波长范围
- 可选直径Ø1/2英寸、Ø1英寸、Ø1.5英寸或Ø2英寸
- 焦距范围15 mm至2500 mm

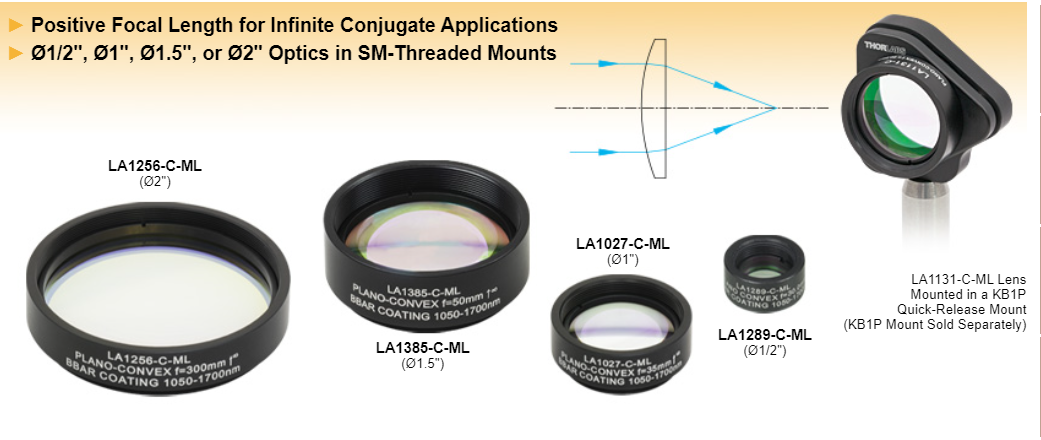

- 安装在兼容SM螺纹的透镜单元上，带卡环
这些平凸透镜由N-BK7材料制造，它是符合RoHS标准的BK7玻璃，并且镀有增透膜，在1050 - 1620 nm或1050 - 1700 nm波长范围上提供每个表面< 0.5%的平均反射率。N-BK7是制造高性能光学元件最广泛使用的光学玻璃之一。当紫外熔融石英的额外好处（即良好的紫外透过率和较低的热膨胀系数）不那么必要时，通常会选择该材料。这些Ø1/2英寸、Ø1英寸、Ø1.5英寸和Ø2英寸的透镜分别安装在兼容SM05-(0.535"-40)、SM1-(1.035"-40)、SM1.5(1.535"-40)和SM2-(2.035"-40)螺纹的安装座上，从而兼容我们的SM螺纹透镜套管。每个透镜套筒都刻有型号，透镜类型，焦距和指向透镜弯曲表面的箭头，以及增透膜范围。
与所有平凸透镜一样，对于无限远和有限远共轭应用，这些透镜们有正焦距和近乎完美的外形。它们可用于会聚准直光束，或准直来自点光源的光。为了最小化引入的球差，在透镜用于聚焦时，准直光应入射在透镜曲面，且在用于准直时，点光源应入射在透镜的平面。
透镜的焦距可用简化的厚透镜方程来计算：
其中n为折射率，R为透镜表面的曲率半径。更多信息，请看教程标签。
我们的已安装N-BK7平凸透镜提供未镀膜和可选的五种增透膜的版本(-A，-AB，-B，-C或-D)，增透膜可显著减小光在透镜每个表面的反射。本页面为C-镀膜的透镜，用于1050 - 1620 nm或1050 - 1700 nm。下面的选择指南中可以找到这些页面的链接。请参考曲线标签了解镀膜信息。
N-BK7 Plano-Convex Lens Selection Guide Unmounted Lenses Mounted Lenses Uncoated Uncoated A Coating (350 - 700 nm) A Coating (350 - 700 nm) AB Coating (400 - 100 nm) -AB Coating (400 - 1100 nm) B Coating (650 - 1050 nm) B Coating (650 - 1050 nm) C Coating (1050 - 1700 nm) C Coating (1050 - 1700 nm) D Coating (1650 - 3000 nm) - 提供客户定制的镀膜。请联系我们的技术支持techsupport-cn@thorlabs.com获取报价。
我们也提供N-BK7透镜套装。请点击这里了解更多信息
Quick Links to Other Spherical Singlets Plano-Convex Bi-Convex Best Form Plano-Concave Bi-Concave Positive Meniscus Negative Meniscus
平凸透镜，N-BK7，Ø1英寸，已安装（增透膜：1050-1620 nm或1050-1700 nm）
Item # Optic
DiameterFocal
LengthDioptera Radius of
CurvatureCenter
ThicknessEdge
ThicknessBack Focal
LengthbWorking
DistanceHousing Reference
DrawingLA1951-C-MLc 1" 25.3 mm +39.4 13.1 mm 11.7 mm 1.8 mm 17.6 mm 13.8 mm SM1-Threaded
Mount
LA1805-C-MLd 1" 29.9 mm +33.3 15.5 mm 8.6 mm 2.0 mm 24.2 mm 20.4 mm LA1027-C-MLe 1" 35.0 mm +28.6 18.0 mm 7.2 mm 2.0 mm 30.2 mm 26.4 mm LA1422-C-MLd 1" 39.9 mm +25.0 20.6 mm 6.4 mm 2.0 mm 35.7 mm 31.9 mm LA1131-C-MLc 1" 50.0 mm +20.0 25.8 mm 5.3 mm 2.0 mm 46.3 mm 43.7 mm LA1134-C-MLd 1" 59.8 mm +16.7 30.9 mm 4.7 mm 2.0 mm 56.7 mm 52.9 mm LA1608-C-MLd 1" 74.8 mm +13.3 38.6 mm 4.1 mm 2.0 mm 72.0 mm 68.2 mm LA1509-C-MLd 1" 99.7 mm +10.0 51.5 mm 3.6 mm 2.0 mm 97.3 mm 93.5 mm LA1986-C-MLd 1" 124.6 mm +8.0 64.4 mm 3.3 mm 2.0 mm 122.4 mm 118.6 mm LA1433-C-MLd 1" 149.5 mm +6.7 77.3 mm 3.1 mm 2.0 mm 147.5 mm 143.7 mm LA1708-C-MLd 1" 199.3 mm +5.0 103.0 mm 2.8 mm 2.0 mm 197.5 mm 193.7 mm LA1461-C-MLd 1" 249.2 mm +4.0 128.8 mm 2.6 mm 2.0 mm 247.4 mm 243.6 mm LA1484-C-MLd 1" 299.0 mm +3.3 154.5 mm 2.5 mm 2.0 mm 297.3 mm 293.5 mm LA1172-C-MLd 1" 398.7 mm +2.0 206.0 mm 2.4 mm 2.0 mm 397.1 mm 393.3 mm LA1908-C-MLd 1" 498.3 mm +2.0 257.5 mm 2.3 mm 2.0 mm 496.8 mm 493.0 mm LA1978-C-MLd 1" 747.5 mm +1.3 386.3 mm 2.2 mm 2.0 mm 746.1 mm 742.3 mm LA1464-C-MLd 1" 996.7 mm +1.0 515.1 mm 2.2 mm 2.0 mm 995.3 mm 991.5 mm LA1254-C-MLd 1" 1500.0 mm +0.7 775.2 mm 2.1 mm 2.0 mm 1498.6 mm 1494.8 mm LA1258-C-MLd 1" 2000.0 mm +0.5 1033.6 mm 2.1 mm 2.0 mm 1998.6 mm 1994.8 mm LA1259-C-MLd 1" 2500.0 mm +0.4 1292.0 mm 2.1 mm 2.0 mm 2498.6 mm 2496.2 mm
