General Specifications
Design Wavelengths	706.5 nm, 855 nm, and 1015 nm
AR Coating Range	650 - 1050 nm
Reflectance Over AR Coating Range (0° AOI)	Ravg < 0.5%
Diameters Available	5 mm, 6 mm, 6.35 mm, 8 mm, 1/2", 1", and 2"
Diameter Tolerance	+0.00 / -0.10 mma,b
Focal Length Tolerance	±1%
Surface Quality	40-20 Scratch-Dig
Spherical Surface Powerc	3λ/2
Spherical Surface Irregularity (Peak to Valley)	λ/4 at 632.8 nm
Centration	< 3 arcmind
Clear Aperture	>90% of Diameter
Damage Thresholde	Pulse	5 J/cm2 (810 nm, 10 ns pulse, 10 Hz, 0.155 mm)
	CWf	1000 W/cm (1070 nm, Ø0.971 mm)
Operating Temperature	-40 °C to +85 °C

• AC254-080-B-ML和AC254-125-B-ML的此规格为+0.00/-0.1 mm。
•  ACT508-200-B-ML、ACT508-250-B-ML、ACT508-300-B-ML、ACT508-400-B-ML、ACT508-500-B-ML、ACT508-750-B-ML和ACT508-1000-B-ML的此规格为+0.0/-0.1 mm。
• 与平面光学元件的表面平整度很类似，球面光圈数是衡量曲面光学元件表面与已校准的参考标准件之间差异的参数，除特殊说明外，通常照明光源为633 nm。该规格还通常被称为曲面拟合度。
• Ø6.35 mm以下的透镜，以及AC080-010-B-ML、AC080-016-B-ML和AC-080-020-B-ML的中心度≤3 arcmin。
• 胶合的消色差双胶合透镜的损伤阈值受到胶合剂限制。对于需要更高损伤阈值的应用，请考虑我们的空气间隔双胶合透镜。
• 光束的功率密度应以W/cm为单位计算。关于为何线性功率密度是长脉冲和连续光的最佳量度，请查看损伤阈值标签。

Mounted Achromat Diameter	Mounting Threads
Ø5 mm, Ø6 mm, or Ø6.35 mm	M9 x 0.5
Ø8 mm	M12 x 0.5
Ø1/2"	SM05 (0.535"-40)
Ø1"	SM1 (1.035"-40)
Ø2"	SM2 (2.035"-40)

Achromatic Doublets Selection Guide
Unmounted Lenses	Mounted Lenses
Visible (400 - 700 nm)	Visible (400 - 700 nm)
Extended Visible (400 - 1100 nm)	Extended Visible (400 - 1100 nm)
Near IR (650 - 1050 nm)	Near IR (650 - 1050 nm)
IR (1050 - 1700 nm)	IR (1050 - 1700 nm)
Achromatic Doublet Kits

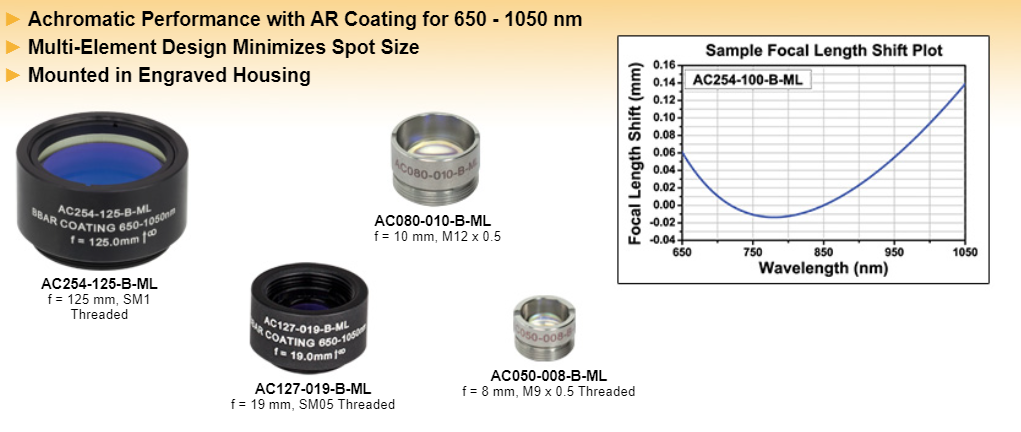

特性

• 650到1050 nm波长的增透膜
• Ø5 mm、Ø6 mm、Ø6.35 mm、Ø8 mm、Ø1/2英寸、Ø1英寸或Ø2英寸已安装的可见光消色差双胶合正透镜
• 刻有螺纹的外壳易于集成到Thorlabs的光机系统中
• Ø1/2英寸以上的透镜外壳刻有焦距和镀膜信息
• 可选焦距长度为：7.5 mm到1000 mm

Thorlabs畅销的近红外消色差胶合透镜现在有了预安装在刻有螺纹的安装座上的版本，便于将这些光学元件集成到您的装置中。它们具有7种可选直径：Ø5 mm、Ø6 mm、Ø6.35 mm、Ø8 mm、Ø1/2英寸、Ø1英寸或Ø2英寸。请查看我们的近红外消色差双胶合透镜，购买这些透镜的未安装版本。

安装1/2英寸以上透镜的安装座上清晰地刻有部件号、焦距和表面镀有的增透膜等信息。所刻箭头从透镜曲率半径较大的一侧(较平侧)指向曲率半径较小的一侧，并指示准直点源的推荐光传播方向。如果聚焦准直光束，所刻箭头应指向与光传播相反的方向。无穷大符号表示这个透镜具有无限的共轭比(即，如果发散光源放置在距离平的透镜表面一个焦距的位置时，从弯曲表面出来的光束将是准直光束)。小于Ø1/2英寸的安装座则只刻有部件号。

这些消色差双胶合透镜设计用于近红外光谱范围(650 - 1050 nm)，针对无穷共轭比进行了优化。其设计波长为706.5 nm、855.0 nm和1015 nm。对于波长范围小于410 nm的应用，Thorlabs的空气间隔紫外双胶合透镜提供低至240 nm的优良性能。

消色差双胶合透镜可以有效地控制色差，常被用于在使用诸如激光等的单色光源时实现衍射极限的光斑。请参考上方的应用标签，了解关于消色差双胶合透镜与单透镜相比的优越性。

在下方的规格表中，正的曲率半径表示透镜如参考图中朝向时表面向右张开，负的曲率半径则对应表示表面朝左张开。正透镜和负透镜都具有无穷共轭比(即，如果发散光源放 置在距离平的透镜表面一个焦距的位置时，从弯曲表面出来的光束将是准直光束)。

为了实现最佳性能，透镜上曲率半径较大的(较为平坦的)一侧应不朝向被准直的光束。请参看参考图连接下方的图示了解细节。

定制消色差透镜
Thorlabs的光学事业部拥有出色的制造能力，使我们能同时为OEM及小批量订单提供多种定制光学元件。可以定制尺寸、焦距、基底材料、胶合材料和镀膜的消色差光学元件。此外，我们提供比库存产品规格更好的光学元件。关于定制下单的更多信息或者咨询，请联系技术支持techsupport-cn@thorlabs.com。

Click to Enlarge
点击这里获取数据
