特性

• 圆形连续可变的反射型中性密度滤光片
• 光密度范围：0 - 2.0或0 - 4.0
• Ø50 mm滤光片轮
• 与我们的SM1透镜套管和30 mm笼式系统兼容

这些圆形安装笼板的连续可变反射中性滤光片在旋转的过程中，提供线性，可调的衰减。Thorlabs的圆形连续可变的金属型(比如反射型)中性密度滤光片轮与我们的SM1透镜套管和30 mm笼式系统兼容。他们是由紫外熔融石英玻璃基板和金属镍铬铁合金270°全镀膜组成，确保从紫外到中红外平坦的光谱响应。这些滤光片的光学密度范围从0至2.0或0至4.0。光学密度与角度的变化，请参阅规格标签。

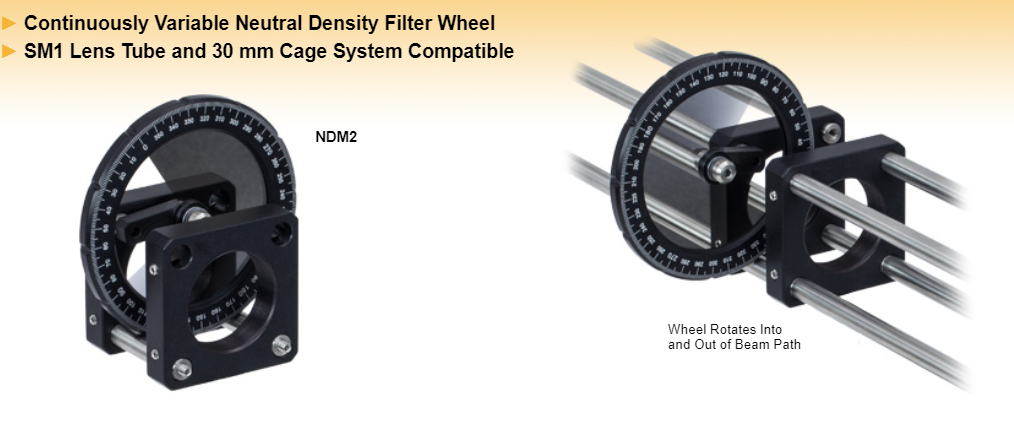

圆形滤光片轮的直径为50 mm，安装在一个旋转的杠杆臂上，以便从光路中移出。旋转轴具有角度刻度，改善了重复性。此外，底部有一个8-32(M4)螺孔，用于安装到我们的Ø1/2英寸TR系列接杆和配件。滤光片轮两侧的板上包含SM1内螺纹端口和四个通孔，用于安装到我们的ER笼式系统组件笼杆。

光密度(OD)表示滤光片提供的衰减系数，即衰减入射光光功率的程度。OD与透射率T的关系由下面的公式给出：

其中，T是一个介于0和1之间的值。选择较高光密度的ND滤光片，可以将入射光转变成较低透射率和较高反射率的光。如果需要较高的透过率和较低的反射率，应选用较低的光密度。例如，如果OD为2的滤光片的透射率为0.01，则意味着滤光片会将光束衰减到入射光功率的1％。请注意，对于最大OD为4的的滤光片，从未镀膜区域到镀膜区域，功率一般会减少50%。

铬镍铁合金膜层在正常情况下耐老化；但在高温时会发生氧化。因此，Thorlabs建议在100°C以下使用这些中性密度滤光片。

这些滤光片并不能作为激光防护装置。为了实验安全，Thorlabs提供丰富的安全和遮光产品，能够显著地减少在杂散光和反射光中的暴露。
