特性

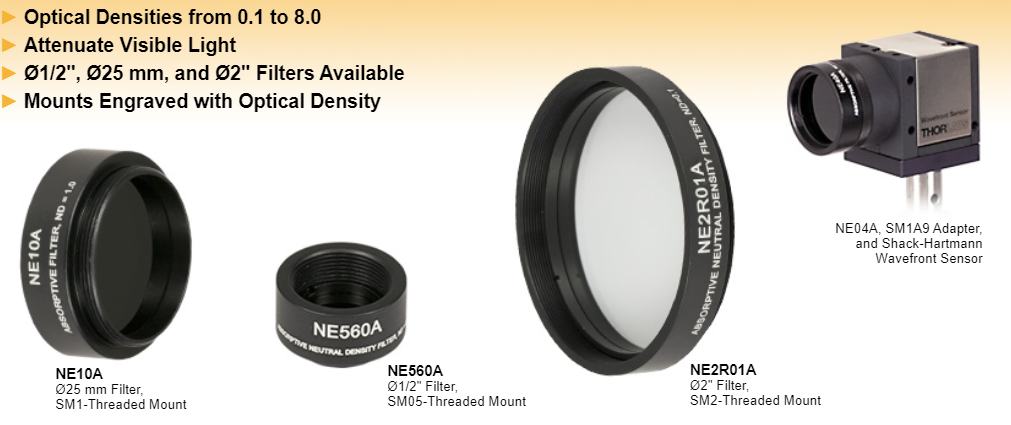

• 三种尺寸可选：
  • Ø1/2英寸滤光片，安装在SM05螺纹外壳中
  • Ø25 mm滤光片，安装在SM1螺纹外壳中
  • Ø2英寸滤光片，安装在SM2螺纹外壳中
• 光密度范围从0.1到8.0
• 适合低功率应用(小于1 W，详情请查看规格标签)
• 外壳上刻有产品型号和光密度
• 吸收型玻璃可减少多次反射

Thorlabs已安装的吸收型中性密度(ND)滤光片可选的光密度(OD)范围从0.1到8.0。直径可选1/2英寸、25 mm和2英寸，分别安装在SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹透镜套筒中。这些外壳上刻有产品型号和光密度，便于识别，且可以直接兼容多种刚性结构的光机械部件，例如我们的笼式系统和透镜套筒配件。滤光片可单独购买，也可购买滤光片套件。您还可以在下方购买带有泡沫插件的空箱，用于存储已安装的滤光片。

与反射型金属膜元件不同，每个吸收型ND滤光片都是用Schott玻璃基底制成，因为Schott玻璃在400到650 nm的可见光波段具有光谱平坦的吸收系数。通过改变所用玻璃的类型和厚度，我们只需要四种类型的Schott 玻璃，就能生产出整个系列的吸收型ND滤光片。由于不同批次的玻璃可能存在差异，因此Thorlabs建议用户在进行定量测量之前先在装置内校准滤光片。关于这些中性密度滤光片的标称透过率和损伤阈值，请参查看规格标签，滤光片在300到1100 nm波长范围内的透射率与反射率曲线，请查看曲线标签。

如果需要，通过拧下用于固定安装座中滤光片的卡环，可将已安装的滤光片取下。Thorlabs提供一系列的匹配这些卡环的卡环扳手。此页面上的圆形滤光片也提供未安装版本。图纸中列出了每个已安装滤光片等效的未安装滤光片，可通过下方红色文档图标()获取。

此页面中的滤光片均为未镀膜版本。如需镀膜和未镀膜ND滤光片的完整选项，请查看右表Selection Guide。

光密度与透过率
光密度(OD)表示光学滤光片提供的衰减系数，即衰减入射光光功率的程度。OD与透射率T的关系由下面的公式给出：

其中，T是一个介于0和1之间的值。选择光密度较高的ND滤光片，则入射光的透过率较低，反射率较高。如果需要较高的透过率和较低的反射率，应选用较低的光密度。例如，如果OD为2的滤光片透过率为0.01，则意味着滤光片将光束衰减到入射光功率的1％。请注意，中性密度滤光片的透过率以百分比(％)表示。

请注意，这些中性密度滤光片并非设计用作激光安全装置。为了实验室安全，Thorlabs提供一系列的安全和挡光产品，包括光挡，可以明显减少杂散光的照射。

中性密度滤光片套件，吸收型

 放大

• 全套吸收型中性密度滤光片
• 波长范围400 - 650 nm；对于≥650 nm的性能，请看规格(吸收型)标签
• Ø1/2英寸(Ø12.7 mm)、Ø25 mm(Ø0.98英寸)、Ø2英寸(Ø50.8 mm)和2英寸x2英寸(50.8 mm x 50.8 mm)版本
• 圆形滤光片，安装在SM螺纹安装座中，外壳刻有光密度和产品型号
• 还提供光学密度为6、7和8的滤光片(单独出售；查看下方链接)
• 还提供其他NBK-7已安装的吸收型和未安装的吸收型滤光片

Item #	Optic Size	Mount	Included Storage Box	Included Optical Densities
NEK02	Ø1/2"	SM05	KT02	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 1.0, 1.3, 2.0, 3.0, 4.0, 5.0
NEK01	Ø25 mm	SM1	KT01	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 1.0, 2.0, 3.0, 4.0
NEK03	Ø2"	SM2	KT06	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 1.0, 2.0, 3.0, 4.0
NEK01S	2" x 2"	-	KT03	0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 1.0, 2.0, 3.0, 4.0

储存盒，用于已安装的滤光片

 放大

如果您购买了单个滤光片，而且希望在不使用时有一个安全、方便的空间来存放它们，请考虑使用我们的储存箱。这些储存盒与我们滤光片套件所配的箱子一样。每盒最多可储存10片已安装的滤光片。

Item #	Designed to Hold	Max Capacity
KT01	Mounted Ø1" Filters	10
KT06	Mounted Ø2" Filters	10
