NENIR10A - Ø25 mm NIR吸收型中性密度滤光片，SM1螺纹安装座，OD: 1.0
近红外中性密度滤光片，已安装，吸收型
| Neutral Density Filter Selection Guide |
|
|---|---|
| Absorptive | |
| Uncoated (400 - 650 nm) |
Mounted |
| Unmounted | |
| Uncoated (1000 - 2600 nm) |
Mounted |
| Unmounted | |
| AR Coated (350 - 700 nm) |
Mounted |
| Unmounted | |
| AR Coated (650 - 1050 nm) |
Mounted |
| Unmounted | |
| AR Coated (1050 - 1700 nm) |
Mounted |
| Unmounted | |
| Variable | |
| Reflective | |
| UV Fused Silica (200 - 1200 nm) |
Mounted |
| Unmounted | |
| N-BK7 (350 - 1100 nm) |
Mounted |
| Unmounted | |
| ZnSe (2 - 16 µm) |
Mounted |
| Unmounted | |
| Wedged UVFS (200 - 1200 nm) |
|
| Wedged N-BK7 (350 - 1100 nm) |
|
| Wedged ZnSe (2 - 16 µm) |
|
| Variable | |
| Neutral Density Filter Kits | |
特性

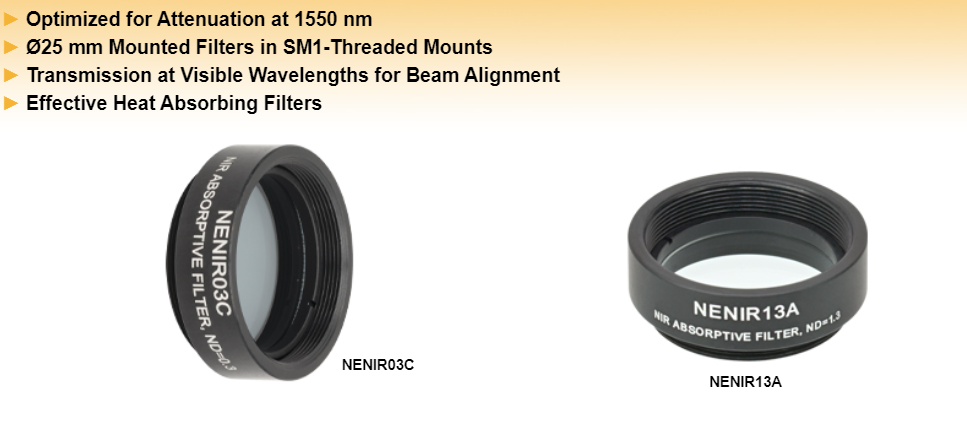

- Ø25 mm已安装滤光片，带有SM1(1.035"-40)内螺纹和外螺纹
- 设计波长：1550 nm
- 光密度范围：0.1到6.0
- 适用于低功率应用(< 1W；查看规格标签了解详情)
- 可用于1000 - 2600 nm波长
- 对可见光透射率良好(请见右图)
- 吸收型玻璃减少了多重反射
Thorlabs的Ø25 mm红外吸收型中性密度滤光片安装在SM1螺纹安装座中，光密度范围从0.1到6.0。这些短波通/防热滤光片设计可以透射可见光，以便通过对准光束，并吸收近红外波段的光波。这些滤光片在1000 nm - 2600 nm范围内可以有效衰减。它们还可以用作热吸收滤光片，在高于4 µm的波长下透射率小于2%。
安装座带有SM1(1.035"-40)内外螺纹。如果需要，拧松固定滤光片的卡环可将外壳拆下。Thorlabs提供一系列兼容这些卡环的卡环扳手。本页的滤光片也提供未安装版本。每种已安装滤光片的机械图纸中列出了对应的未安装滤光片，点击下面的红色文件图标(
)可以下载图纸。
每片吸收型近红外中性密度滤光片都是用肖特玻璃系列产品(NG11、KG2、KG3或KG5)或Hoya(HA5)玻璃制作的。通过改变玻璃的厚度，我们使用这五种肖特玻璃就可以生产我们全系列的近红外中性密度滤光片。请参考上面的曲线图标签，了解关于我们每片吸收型中性密度滤光片平均透射率的详细信息。对于那些需要减少表面反射的相关应用，Thorlabs提供镀增透膜的NIR吸收型中性密度滤光片，用于1050 - 1700 nm波长范围。
此页面中的滤光片均为未镀膜版本。如需镀膜和未镀膜ND滤光片的完整选项，请查看右表Selection Guide。
光密度与透过率
光密度(OD)表示光学滤光片提供的衰减系数，即衰减入射光光功率的程度。OD与透射率T的关系由下面的公式给出：
其中，T是一个介于0和1之间的值。选择光密度较高的ND滤光片，则入射光的透过率较低，反射率较高。如果需要较高的透过率和较低的反射率，应选用较低的光密度。例如，如果OD为2的滤光片透过率为0.01，则意味着滤光片将光束衰减到入射光功率的1％。请注意，中性密度滤光片的透过率以百分比(％)表示。
请注意，这些中性密度滤光片并非设计用作激光安全装置。为了实验室安全，Thorlabs提供一系列的安全和挡光产品，包括光挡，可以明显减少杂散光的照射。
| Item # | Substrate | Substrate Thicknessa |
Optical Density at 1550 nmb |
Transmission at 1550 nm |
Transmission Datac |
|---|---|---|---|---|---|
| NENIR01A | NG11 | 0.5 mm | 0.09 | 80.53% |  |
| NENIR02A | NG11 | 1.2 mm | 0.18 | 65.82% | |
| NENIR03C | NG11 | 2.4 mm | 0.30 | 49.99% | |
| NENIR04C | NG11 | 3.4 mm | 0.41 | 38.49% | |
| NENIR05A | KG2 | 0.8 mm | 0.49 | 32.26% | |
| NENIR06A | KG2 | 1.0 mm | 0.58 | 26.59% | |
| NENIR07A | KG2 | 1.1 mm | 0.70 | 20.02% | |
| NENIR08A | KG2 | 1.3 mm | 0.80 | 15.71% | |
| NENIR09A | KG2 | 1.4 mm | 0.88 | 13.26% | |
| NENIR10A | KG2 | 1.6 mm | 0.98 | 10.51% | |
| NENIR13A | KG3 | 0.8 mm | 1.29 | 5.18% | |
| NENIR15A | KG3 | 1.0 mm | 1.40 | 3.99% | |
| NENIR20A | KG3 | 1.3 mm | 1.95 | 1.12% | |
| NENIR30A | KG3 | 2.0 mm | 2.88 | 0.13% | |
| NENIR40A | KG3 | 2.6 mm | 3.81 | 0.02% | |
| NENIR50A | HA5 | 2.3 mm | 4.72 | 0.002% | |
| NENIR60A | HA5 | 2.8 mm | 5.70 | 0.0002% | |
- 典型值。每块中性密度滤光片的实际厚度取决于制造这批中性密度滤光片的玻璃的光密度。
- 公差±5%
- 点击查看曲线图和可下载的数据。
