Click to Enlarge
红外ND滤光片的透过率和光学密度


Click to Enlarge
红外ND滤光片安装在LMR1光学安装座上

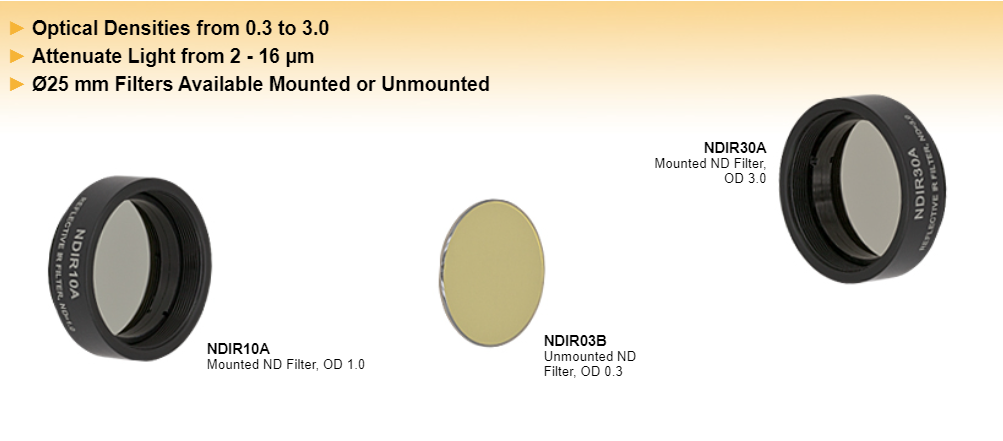

特性

• 光密度范围从0.3到3.0
• 可用波长范围: 2 - 16 µm
• 安装或未安装均可
• 未安装滤光片外径为25 mm
• 安装版具有SM1螺纹并刻有部件编号以及光学密度
• 硒化锌衬底上镀有镍膜层，具有平坦的光谱响应

Thorlabs提供已安装和未安装的红外反射型中性密度滤光片，光学密度范围从0.3至3.0可选。这些滤光片在硒化锌基底的一侧镀有镍膜。这可以使2至16 µm波长范围内的光谱响应非常平坦。参考上面的规格标签以获得更多我们的反射型中性滤光片平均透射率的详细信息。点击下面的蓝色信息图标()可查看每块滤光片的透射率和反射率曲线。

已安装版本内外均有SM1(1.035"-40)螺纹，可以与我们的Ø1英寸透镜套管以及其他SM1螺纹组件相兼容。未安装的版本可使用安装Ø1英寸或Ø25 mm光学元件的LMR1固定透镜安装座安装，如右图所示，或使用任何Ø1英寸或Ø25 mm滤光片安装座来安装。如有必要，可以拧松将滤光片固定在安装座中的卡环，从而将已安装的滤光片从外壳中取出。Thorlabs提供一系列卡环扳手，非常适合用来操作这些卡环。

这些滤光片输入端所镀的镍膜层是一种金属膜，其在红外波长范围内具有良好的宽光谱响应。金属膜未镀保护层，只能用吹气清洁，切勿触摸，否则可能刮伤膜层表面。虽然这些是反射型中性密度滤光片，但镍膜层确实会吸收部分入射光，因此这些滤光片仅限于低功率应用。正常情况下，镍金属耐老化；但在高温时会发生氧化。为了防止氧化，Thorlabs建议在100°C以下使用这些中性密度滤光片。为了获得最佳性能，光应该入射到镀镍层的一侧；这样可在滤光片基底内发生标准具效应前先发生衰减。硒化锌在未镀膜的一侧反射率很低，这可以用于在0.3-3.0的范围内调节光学密度。然而，由于硒化锌是单晶生长的，易被划伤，所以需要小心使用。点击这里下载硒化锌MSDS的pdf文件。

光密度与透过率
光密度(OD)表示光学滤光片提供的衰减系数，即衰减入射光光功率的程度。OD与透射率T的关系由下面的公式给出：

其中，T是一个介于0和1之间的值。选择光密度较高的ND滤光片，则入射光的透过率较低，反射率较高。如果需要较高的透过率和较低的反射率，应选用较低的光密度。例如，如果OD为2的滤光片透过率为0.01，则意味着滤光片将光束衰减到入射光功率的1％。请注意，中性密度滤光片的透过率以百分比(％)表示。

请注意，这些中性密度滤光片并非设计用作激光安全装置。为了实验室安全，Thorlabs提供一系列的安全和挡光产品，包括光挡，可以明显减少杂散光的照射。
